تنظیم فشار کمپرسور اسکرو با PLC

آموزش تنظیم فشار کمپرسور اسکرو

کمپرسور های اسکرو معمولا بین فشار ۶ الی ۸ بار کار می کنند که به صورت پیش فرض توسط شرکت سازنده روی این بازه فشار کاری تنظیم می شوند ، ممکن است بنا به نیاز مصرف کننده حداقل و حداکثر فشار کمپرسور  اسکرو نیاز به تغییر داشته باشد.

تنظیم فشار کمپرسور اسکرو ادامه مطلب …

فیلتر سپراتور کمپرسور اسکرو

فیلتر سپراتور کمپرسور اسکرو بر اساس کدینگ MANN ( مان ) و White ( وایت )

فیلتر سپراتور در عملکرد کمپرسور نقش مهمی دارد. در کمپرسور اسکر  با تزریق روغن به داخل محفظه هواساز کمپرسور، روتور های کمپرسور روغن کاری  و خنک می شوند. روغن به همراه هوا از هواساز کمپرسور خارج می شود بعد از جداسازی اولیه روغن از هوا در  داخل مخزن سپراتور ( جداکننده روغن از هوا ) ، هوا از فیلتر سپراتور ( فیلتر جدا کننده روغن از هوا ) عبور می کند تا ذرات ریز روغن از هوا جدا شوند. ادامه مطلب …

میکرو فیلنر

تله آبگیر – رطوبت گیر کمپرسور

تله آبگیر  ( Water Separator )

برای حذف قطرات درشت آب بعد از مخزن کمپرسور تله آبگیر نصب می شود.

تله آبکیر بر اثر فرایند گریز از مرکز قطرات درشت آب را هوای کمپرسور جدا می کند.

هنگام ورود هوا به تله آبگیر ، هوا با یک سری پره فرفره ای شکل برخورد می کند و بر اثر برخورد با این پره هوا ، هوا یک مسیر چرخشی و گردابی را داخل هوزینگ تله آبگیر می پیماید . در اثر این حرکت گردشی و نیروی گریز از مرکز قطرات درشت آب از هوا جدا می شوند.

تله آبگیر - رطوبت گیر کمپرسور

تله آبگیر با پوسته آلومنیومی – مارک Mikropor ترکیه



wates-separator-mikropor-gws-site

جداسازی آب از هوا بر اثر فرایند گریز از مرکز

کارایی تله آبگیر

تله آبگیر حداکثر ۳۰ % از آب موجود در هوا را می گیرد.

بیشترین بخش آبی که در لوله ها ایجاد می شود ناشی از بخارات آب حل شده در هوا می باشد که بعد از ورود به خط لوله و خنک شدن در این مسیر به قطرات آب تبدیل می شوند

برای حذف کامل رطوبت می بایست بعد از تله آبگیر ، دستگاه خشک کن ( درایر ) نصب شود

با کلیک روی لینک و تصویر ذیل می توانید اطلاعات در مورد درایر را مشاهده نمایید

اطلاعات در مورد عملکرد درایر

درایر تبریدی

مشخصات فنی تله آبگیر

در جدول زیر مشخصات ابعادی تله آبکیر نشان داده شده است.

mikropor-water-separator-technical-specifications-site2



نصب تله ابگیر بعد از کمپرسور

نحوه نصب درایر بعد از کمپرسور پیستونی

نحوه نصب درایر بعد از کمپرسور پیستونی

درایر تبریدی

درایر تبریدی رطوبت گیر

چرا باید بعد از کمپرسور درایر تبریدی نصب گردد؟

هوای داخل مخزن کمپرسور رطوبت حل شده بسیار زیادی دارد همچنین در مخزن تمام کمپرسور ها  آب ایجاد می شود. این آب به همراه هوای مرطوب وارد خطوط انتقال هوا شده و باعث آسیب دیدن قطعات صنعتی، جک های بادی و شیر برقی ها می شود.

برای حذف کامل آب و رطوبت می بایست از درایر تبریدی یا خشک کن (Dryer ) استفاده کرد

این دستگاه بر اساس فرایند سرد کردن و پایین آوردن دمای هوا، رطوبت، بخار و آب را از هوای کمپرسور جدا می نماید.

این دستگاه بعد از مخزن کمپرسور نصب می گیرد. هوایی که وارد این دستگاه می شود تا دمای ۳ درجه سانتیگراد سرد می شود.

هر چقدر دما پایین بیایید قابلیت نگه داشتن رطوبت در هوا کاهش می یابد. از این رو در این دما تمام ذرات آب و بخار از هوا جدا شده و در نهایت به وسیله یک شیر تخلیه برقی به صورت زمان بندی شده از درایر تبربدی ( درایر یخچالی ) خارج می شود.

رطوبت گیر کمپرسور

درایر برای کمپرسور اسکرو

خشک کن باد کمپرسور

برند های رایج درایر تبریدی : Mikropor  و  Wise Air

 در حال حاضر دو برند میکروپور ( Mikropor)  و وایز ایر ( Wise Air )  در ایران رایج هستند

برند Wise Air  با اقتباس  از طرح درایر تبریدی دومنیک هانتر در کشور چین تولید می شود.

برند میکروپور Mikropor در کشور ترکیه تولید می شود. دفتر مرکزی این شرکت در شهر آنکارا مستقر است و دفتر واحد بین الملل و فروش آن به قاره آمریکا در شهر میشیگان ایالت متحده امریکا قرار دارد.



ویژگی های درایر  تبریدی Mikropor

درایر میکروپور معمولا با کد مشخصه MKE  سایز بند می شود. عددی که بعد از MkE  نوشته می شود. حداکثر دبی قابل عبور از دستگاه بر حسب متر مکعب در ساعت می باشد .

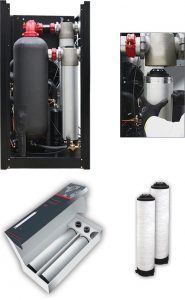

ویژگی خوب درایر های میکرو پور سری MKE  برخورداری از میکرو فیلتر های اولیه و ثانویه به صورت پکیچ داخل دستگاه می باشد. یعنی با خرید دستگاه درایر مدل MkE نیازی به خرید جداگانه میکرو فیلتر نمی باشد

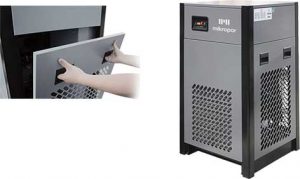

ساختار بدنه درایر به گونه ای است که به راحتی درهای کابین باز شده و میکرو فیلتر ها به راحتی تعویض می شود





درایر تبریدی

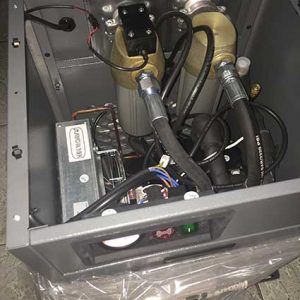

میکرو فیلتر درایر



درایر تبریدی میکروپور mikropor

انتخاب سایز درایر تبریدی

تعیین سایز رطوبت گیر ( درایر) در کارکرد صحیح این دستگاه تاثیر مستقیم دارد. اگر درایر به درستی انتخاب نشود و کوچک باشد سبب گرم شدن بیش از حد درایر و کاهش راندمان می شود. در نتیجه رطوبت بخوبی از سیستم هوای فشرده حذف نمی گردد.



برای تعیین سایز دقیق رطوبت گیر می توانید از ضرایب تصحیح ذکر شده  در جدول پایین استفاده کنید.

در تعیین سایز درایر ، اولین عامل تعیین کننده حجم تولید باد کمپرسور شما می باشد ، دمای هوای محیط و دمای ورودی به درایر نیز عوامل تاثیر گذار هستند.

سایز درایر = حجم هوای کمپرسور / ضریب تصحیح دما محیط / ضریب تصحیح دمای هوای ورودی به درایر / ضریب تصحیح فشار کاری

به طور مثال یک کمپرسور ۲۰۰۰ لیتری را در نظر بگیرید که که در دمای محیط ۳۰ درجه کار می کند ، دما هوای ورودی به درایر ۴۰ درجه سانتیگراد است و فشار کاری ۶ بار می شود.

حداقل سایز درایر باربر است با

۲۳۶۰ لیتر در دقیقه = ۰٫۹۸ / ۰٫۹۲/ ۰٫۹۴ / ۲۰۰۰

ضریب تصحیح درایر





نحوه نصب داریر تبریدی

نصب درایر برای کمپرسور پیستونی

در صورتی که درایر تبریدی را می خواهید بعد کمپرسور پیستونی نصب نمایید به موارد زیر توجه کنید

  • بهتر است برای کارکرد بهتر داریر، در زیر مخزن کمپرسور یک شیر برقی نصب کنید تا آب کندانس شده در مخزن به صورت زمان بندی شده تخلیه شود تا آب کمتری وارد درایر شود تا فشار کمتری به دستگاه تحمیل گردد
  • بعد از شیر خروجی باد از کمپرسور یک تله آبگیر ( Water separator ) نصب کنید
  • قبل از ورود هوا به درایر یک میکرو فیلتر نصب کنید تا از ورود ذرات کثیفی و ناخالصی داخل مخزن به درایر جلوگیری کند ( در خصوص درایر های میکروپور نیازی به نصب جداگانه میکرو فیلتر نمی باشد )
  • دقت کنید انتقال هوا از کمپرسور به درایر به وسیله شلنگ باشد تا لرزش کمپرسور پیستونی به درایر منتقل نشود



نحوه نصب درایر بعد از کمپرسور پیستونی

نحوه نصب درایر بعد از کمپرسور پیستونی

نحوه نصب درایر تبریدی بعد از کمیرسور اسکرو

  • بهتر است برای کارکرد بهتر داریر، در زیر مخزن کمپرسور یک شیر برقی نصب کنید تا آب کندانس شده در مخزن به صورت زمان بندی شده تخلیه شود تا آب کمتری وارد درایر شود تا فشار کمتری به دستگاه تحمیل گردد
  • در کمپرسور اسکرو تله آبگیر را قبل از ورودی باد به داخل مخزن کمپرسور نصب کنید
  • قبل از ورود هوا به درایر یک میکرو فیلتر نصب کنید تا از ورود ذرات کثیفی و ناخالصی داخل مخزن به درایر جلوگیری کند ( در خصوص درایر های میکروپور نیازی به نصب جداگانه میکرو فیلتر نمی باشد )



درایر رطوبت گیر

نحوه نصب درایر بعد از کمپرسور اسکرو





راه اندازی درایر تبریدی

بعد از نصب اتصالات حداقل چهار ساعت صبر نمایید تا گاز داخل درایر ثابت گردد

سپس داریر را روشن کنید و بعد از پانزده دقیقه کار کرد درایر ، شیر باد مخزن را به آرامی باز کنید ، دقت کنید درایر قبل از ورود هوای کمپرسور به داخل آن حداقل پانزده دقیقه روشن بماند.





کمپرسور فشار قوی

کمپرسور فشار قوی ۴۰ بار برای تولید بطری پت – کمپرسور فشار قوی ۳۰۰ بار غواصی – کمپرسور فشار قوی پینت بال

کمپرسور فشار قوی در صنایع  بسته بندی (تولید بطری های پت )، صنایع کشتی رانی ، آتش نشانی ، غواصی و  پینت بال  و …. کاربرد گسترده ای دارند. در اینجا به معرفی دو گروه از کمپرسور های فشار قوی می پردازیم :

۱- کمپرسور فشار قوی ۴۰ بار ( برای تولید بطری های پت )

۲- کمپرسور فشار قوی ۳۰۰ بار ( کمپرسور هوا غواصی و کمپرسور پینت بال )

کمپرسور باد فشار قوی

کمپرسور فشار قوی  ۴۰ bar برای تولید بطری پت

ادامه مطلب …

درایر فشار قوی

درایر فشار قوی

درایر های فشار قوی ( High Pressure Refrigeration Air Dryer) برای مواردی کاربرد دارند که فشار هوای تولید شده توسط کمپرسور بالاتر از ۱۶ bar می باشد. در صنایع تولید بطری های پت ( بطری آب معدنی و … ) ، تزریق قالب تحت فشار ، کمپرسور های بکار رفته در کشتی ، برخی مصارف دارویی و پزشکی که از کمپرسور های فشار قوی ۴۰ بار استفاده می شود می بایست برای حذف رطوبت و خشک کردن آب موجود در هوای فشرده از درایر فشار قوی استفاده کرد.

درایر فشار قوی - 40 بار

درایر فشار قوی – ۴۰ بار



فرایند حذف آب در درایر فشار قوی

دستگاه درایر فدرایر فشار قوی ( درایر تبریدی) بر اثر کاهش دمای هوا رطوبت را از هوای پر فشار حذف می کند. درایر فشار قوی دمای هوای را تا ۳ درجه سانتیگراد پایین می آورد. بر اثر کاهش دما ، هوا قابلیت حل کردن و نگهداری رطوبت را از دست می دهد. بر این اساس رطوبت موجود در هوا به صورت قطرات آب از هوا جداشده و به صورت منظم، به وسیله یک شیر برقی اتوماتیک از دشار قوی خارج می گردد.

high pressure dryer

high pressure dryer

مشخصات درایر فشار قوی

وزن درایر فشار قوی

ابعاد درایر فشار قوی

( میلیمتر )

سایز کانکشن ( اتصال ) ورودی و خروجی هوا در درایر فشار قوی

توان اسمی

برق مورد نیاز

ظرفیت درایر فشار قوی

مدل درایر فشار قوی

Kg H W L inch Kw V / Ph / Hz M 3 /min Model
۳۵ ۵۰۰ ۳۱۰ ۶۰۰ ۱/۲ “ ۰٫۲۶ ۲۲۰/۱/۵۰ ۱٫۲ ۱۲HP
۳۵ ۵۰۰ ۳۱۰ ۶۰۰ ۱/۲ “ ۰٫۲۸ ۲۲۰/۱/۵۰ ۱٫۵ ۱۵HP
۳۵ ۵۰۰ ۳۱۰ ۶۰۰ ۱/۲ “ ۰٫۳۰ ۲۲۰/۱/۵۰ ۱٫۸ ۱۸HP
۵۰ ۵۵۰ ۳۶۰ ۷۵۰ ۳/۴ “ ۰٫۴۶ ۲۲۰/۱/۵۰ ۲٫۴ ۲۴HP
۵۰ ۵۵۰ ۳۶۰ ۷۵۰ ۳/۴ “ ۰٫۵۰ ۲۲۰/۱/۵۰ ۳ ۳۰HP
۵۵ ۵۵۰ ۳۶۰ ۷۵۰ ۳/۴ “ ۰٫۵۳ ۲۲۰/۱/۵۰ ۳٫۶ ۳۵HP
۵۵ ۵۵۰ ۳۶۰ ۷۵۰ ۳/۴ “ ۰٫۵۵ ۲۲۰/۱/۵۰ ۴ ۴۰HP
۸۰ ۸۸۰ ۵۵۰ ۷۵۰ ۱- ۱/ ۴ “ ۰٫۸۰ ۲۲۰/۱/۵۰ ۶ ۶۰HP
۸۰ ۸۸۰ ۵۵۰ ۷۵۰ ۱- ۱/ ۴ “ ۰٫۸۵ ۲۲۰/۱/۵۰ ۸ ۸۰HP

رادیاتور روغن کمپرسور

رادیاتور خنک کننده روغن کمپرسور

فروش رادیاتور کمپرسور

یکی از اجزای تشکیل دهنده کمپرسور اسکرو ، رادیاتور خنک کننده روغن و هوا می باشد. در پروسه فشرده سازی هوا، در کمپرسور اسکرو ،دمای روغن و هوا به شدت بالا می رود. از این رو می بایست دمای روغن و هوا کاهش یابد که این کار به وسیله رادیاتور صورت می پذیرد

رادیاتور ها در کمپرسور اسکرو دارای دو بخش می باشند. یک بخش آن برای خنک کردن هوا و بخش دیگر برای خنک کردن روغن می باشد. ادامه مطلب …

کمپرسور دندانپزشکی بدون روغن

کمپرسور دندانپزشکی بدون روغن ( اویل فری )

کمپرسور اویل فری ( کمپرسور های بدون روغن ) محبوب ترین نوع کمپرسور های بکار رفته در دندانپزشکی هستند. از آنجایی که در کمپرسور اویل فری  ( oil free compressor ) روغن وجود ندارد ، هیچگونه روغنی وارد مخزن کمپرسور نمی شود. به همین دلیل هوای تولید شده توسط کمپرسور اویل فری عاری از روغن می باشد. در این صفحه علاوه بر معرفی مدل های مختلف کمپرسور دندانپزشکی ، به عوامل تاثیر گذار در کیفیت و نکات مهم در انتخاب این کمپرسور می پزداریم.

مدل های مختلف کمپرسور دندانپزشکی ( کمپرسور بدون روغن )

ادامه مطلب …

روتور کمپ ، rotor comp

هواساز کمپرسور اسکرو روتور کمپ Rotorcomp

واحد هواساز کمپرسور اسکرو ( ایرند) Rotorcomp  آلمان

واحد تولید کننده هوای فشرده در کمپرسور اسکرو ،  Air end   ( ایر اند ) نامید می شود.

در ادامه سایز های مختلف واحد های هواساز اسکرو ( ایرند ) مارک روتور کمپ آلمان ( Rotorcomp ) به همراه مشخصات فنی آنها نشان داده شده است.

روتور کمپ ، rotor comp

هواساز کمپرسور اسکرو ، روتور کمپ مدل EVO 3

ادامه مطلب …

کمپرسور هوا ۵۰۰ لیتری و ۷۵۰ لیتری تکفاز

در صورتی که به کمپرسور با ظرفیت هوای بالا نیاز دارید ولی  برق سه فاز ندارید ، کمپرسور های ۵۰۰ لیتر و ۷۵۰ لیتر با الکتروموتور تکفاز مشکل شما را حل می کنند.

در این مدل از کمپرسور ها برای هر یک از هواساز ها یک الکتروموتور تکفاز جداگانه اختصاص می یابد. ادامه مطلب …
