در فرآیندهای صنعتی، شناخت قطعات کلیدی برای بهینهسازی عملکرد سیستمهای هوای فشرده ضروری است. اگر بخواهیم بررسی کنیم که ایرند کمپرسور چیست؟ باید آن را به عنوان واحد اصلی تولید فشار معرفی کنیم. در واقع ایرند کمپرسور اسکرو نقشی حیاتی در مکش و فشردهسازی هوا ایفا میکند. انتخاب یک واحد هواساز باکیفیت از مجموعههای معتبری مثل کمپرسور صفوی تضمینکننده تداوم تولید در خطوط صنعتی است. کیفیت ساخت ایرند کمپرسور تعیینکننده طول عمر دستگاه و میزان مصرف انرژی آن خواهد بود.

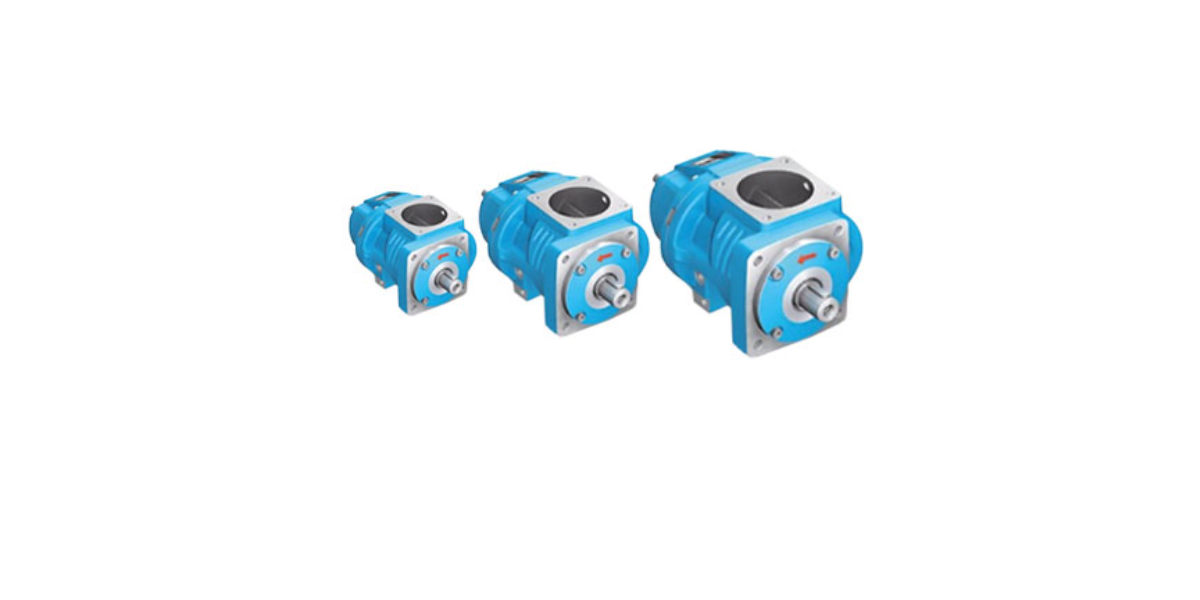

واحد هواساز یا ایرند کمپرسور چیست؟ (airend)
در پاسخ به این سوال فنی که واحد هواساز کمپرسور چیست، میتوان گفت این قطعه حکم موتور محرک در فرآیند تراکم را دارد. ایرند کمپرسور با تبدیل انرژی مکانیکی به انرژی فشاری، هوای محیط را به هوای فشرده مورد نیاز صنایع تبدیل میکند. عملکرد دقیق ایرند در کمپرسور به تلرانس بین قطعات متحرک بستگی دارد. هرچه این فاصله دقیقتر باشد، راندمان ایرند کمپرسور بالاتر میرود.
وظایف اصلی واحد هواساز شامل موارد زیر است:
- مکش هوا: وارد کردن جریان هوای محیط به محفظه تراکم.
- تراکم فیزیکی: کاهش حجم هوا با استفاده از روتورها در ایرند کمپرسور.
- خنککاری: کنترل دمای بالای ناشی از فشردهسازی مولکولهای هوا.
- انتقال سیال: هدایت هوای فشرده به سمت مخزن و واحد سوپاپ.
استفاده از یک واحد هواساز استاندارد در سیستمهای مدرن مثل کمپرسور اسکرو باعث میشود که علاوه بر کاهش صدا، لرزشهای مکانیکی ایرند کمپرسور هم به حداقل برسد.
انواع ایرند کمپرسور (واحد هواساز)
ایرند کمپرسور با توجه به نوع مکانیزم فشردهسازی، ساختار داخلی و شرایط کاری، در مدلهای مختلفی تولید میشود. شناخت انواع ایرند کمپرسور به خریدار کمک میکند تا متناسب با ظرفیت مصرف، فشار موردنیاز و نوع کاربری، انتخاب دقیقتری داشته باشد. به طور کلی، رایجترین مدلهای ایرند کمپرسور در صنعت شامل نوع اسکرو و نوع پیستونی هستند. هر ایرند کمپرسور بسته به طراحی خود، مزایا، محدودیتها و راندمان متفاوتی دارد. به همین دلیل، بررسی دقیق ایرند در کمپرسور پیش از خرید، نقش مهمی در کاهش هزینههای نگهداری و افزایش بهرهوری دارد.

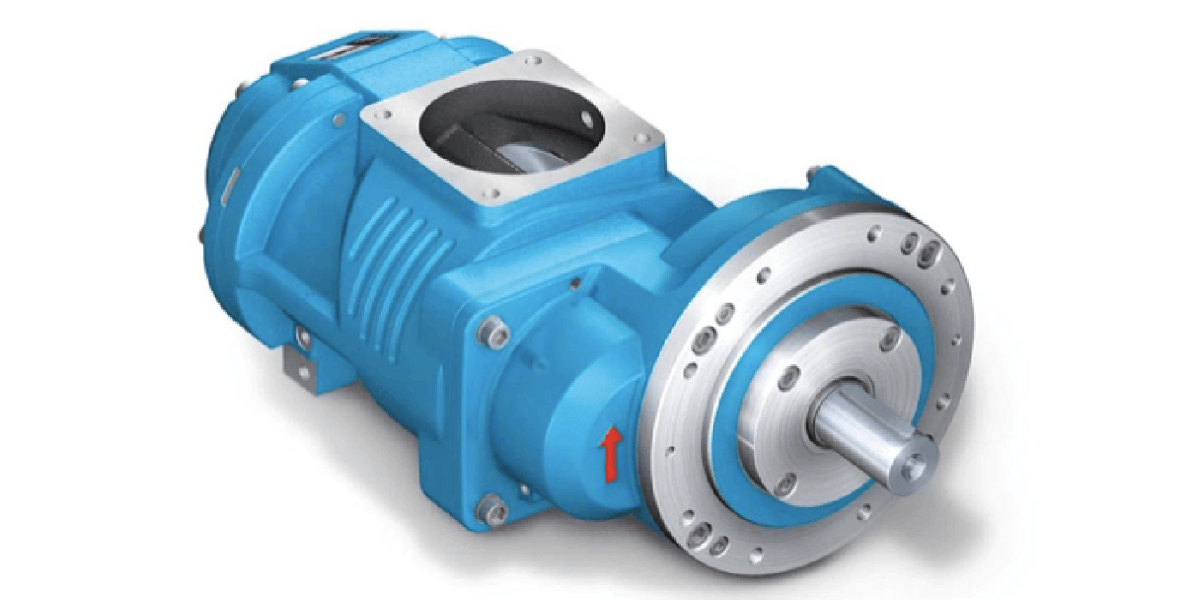

ایرند کمپرسور اسکرو چیست؟
ایرند کمپرسور اسکرو از دو روتور مارپیچی نر و ماده تشکیل شده است که با چرخش هماهنگ درون محفظه، هوا را به داخل کشیده و بهتدریج متراکم میکنند. در این نوع ایرند کمپرسور، فرآیند تولید هوای فشرده بهصورت پیوسته انجام میشود و همین موضوع باعث شده است ایرند کمپرسور اسکرو برای کارکرد مداوم در محیطهای صنعتی، انتخابی ایدهآل باشد. در بسیاری از کارخانهها، راندمان بالای ایرند کمپرسور اسکرو باعث کاهش مصرف انرژی و افزایش پایداری خط تولید میشود.
از مهمترین ویژگیهای این مدل میتوان به صدای کمتر، لرزش پایینتر، استهلاک محدودتر و تولید هوای یکنواخت اشاره کرد. همچنین در سیستمهای روغنی، روغن علاوه بر روانکاری، به خنککاری و آببندی فضای داخلی ایرند کمپرسور هم کمک میکند. به همین دلیل، ایرند کمپرسور در مدلهای اسکرو معمولا طول عمر بالاتری نسبت به مدلهای سنتی دارد.
اگر قصد دارید برای مصرف صنعتی، گزینهای کماستهلاک و مناسب برای کار مداوم انتخاب کنید، بررسی مشخصات ایرند کمپرسور اسکرو میتواند دید دقیقتری به شما بدهد. همچنین اگر هنوز درباره ساختار کلی این دستگاه تردید دارید، پیشنهاد میشود صفحه کمپرسور اسکرو را هم بررسی کنید تا انتخاب ایرند کمپرسور با آگاهی بیشتری انجام شود.
ایرند کمپرسور پیستونی چیست؟
ایرند کمپرسور پیستونی بر پایه حرکت رفتوبرگشتی پیستون درون سیلندر کار میکند. در این ساختار، هوا وارد سیلندر میشود و بعد با حرکت پیستون، فشرده و از طریق سوپاپ خروجی تخلیه میشود. نکته مهم این است که این مدل ایرند کمپرسور معمولا برای کاربردهایی مناسب است که نیاز به هوای فشرده بهصورت مقطعی وجود دارد. هرچند قیمت اولیه پایینتر، یکی از مزیتهای مهم این نوع ایرند کمپرسور محسوب میشود، اما میزان صدا، لرزش و استهلاک آن نسبت به ایرند کمپرسور اسکرو بیشتر است.
ایرند کمپرسور پیستونی بیشتر در کارگاهها، تعمیرگاهها و کسبوکارهای کوچک مورد استفاده قرار میگیرد. این مدل در فشارهای مشخص میتواند عملکرد قابل قبولی ارائه دهد، اما برای استفاده شبانهروزی و خطوط تولید سنگین معمولا انتخاب اول نیست. در واقع، نوع ایرند در کمپرسور باید با حجم مصرف و الگوی کاری مجموعه هماهنگ باشد، در غیر این صورت، هزینه تعمیرات و افت راندمان افزایش پیدا میکند.
اگر برای کاربری سبک یا نیمهسنگین به دنبال انتخاب اقتصادیتری هستید، شناخت بهتر کمپرسور پیستونی میتواند به تصمیمگیری شما کمک کند. همچنین قبل از خرید، بررسی دقیق قیمت هواساز کمپرسور پیستونی بسیار مهم است، چون کیفیت ساخت، نوع متریال و ظرفیت نهایی دستگاه مستقیما روی قیمت و طول عمر ایرند کمپرسور اثر میگذارد.
اجزای تشکیل دهنده ایرند کمپرسور
برای درک بهتر عملکرد ایرند کمپرسور، باید اجزای داخلی آن را بهصورت دقیق بررسی کنیم. هر ایرند کمپرسور از مجموعهای از قطعات مکانیکی و کنترلی تشکیل میشود که هماهنگی میان آنها، کیفیت فشردهسازی هوا را تعیین میکند. در واقع، شناخت درست ساختار ایرند کمپرسور فقط برای تعمیرکاران مهم نیست، بلکه برای خریداران صنعتی هم اهمیت زیادی دارد، چون کیفیت همین اجزا مشخص میکند که ایرند در کمپرسور چه میزان راندمان، دوام و پایداری خواهد داشت.
در مدلهای مختلف، ساختار داخلی ممکن است کمی تفاوت داشته باشد، اما در اغلب نمونههای صنعتی، اجزای اصلی ایرند کمپرسور شامل موارد زیر است:
- روتور نر و ماده یا مجموعه فشردهساز
- هوزینگ یا پوسته اصلی
- یاتاقانها و بلبرینگها
- شفت انتقال نیرو
- آببندها و کاسهنمدها
- چرخدنده یا کوپلینگ انتقال قدرت
- مسیر ورودی و خروجی هوا
- سیستم روغنکاری در مدلهای روغنی
روتورها
مهمترین بخش در ایرند کمپرسور اسکرو، روتورهای نر و ماده هستند. این قطعات با طراحی مارپیچی و تلرانس بسیار دقیق ساخته میشوند تا موقع چرخش، هوا را به دام انداخته و بهتدریج متراکم کنند. اگر کیفیت ماشینکاری روتورها پایین باشد، ایرند کمپرسور با افت فشار، افزایش دما و کاهش راندمان مواجه میشود. به همین دلیل، در بررسی اجزای کمپرسور اسکرو معمولا روتورها در اولویت اول قرار میگیرند.
پوسته یا هوزینگ
پوسته اصلی محل قرارگیری روتورها و سایر قطعات داخلی است. این بخش باید استحکام کافی در برابر فشار، حرارت و لرزش داشته باشد. هر نوع تغییر فرم در هوزینگ میتواند فاصله بین قطعات داخلی ایرند کمپرسور را بر هم بزند و عملکرد کلی دستگاه را مختل کند.
یاتاقانها و بلبرینگها
یاتاقانها وظیفه نگهداری و هدایت دقیق شفت و روتورها را بر عهده دارند. خرابی این بخش از رایجترین دلایل آسیب دیدن ایرند کمپرسور است. اگر بلبرینگها دچار لقی، سایش یا داغشدن شوند، نهتنها صدای دستگاه بیشتر میشود، بلکه احتمال آسیب جدی به روتورها هم بالا میرود. در بسیاری از بررسیهای فنی مربوط به قطعات کمپرسور اسکرو، وضعیت یاتاقانها یکی از اولین مواردی است که کنترل میشود.
شفت و سیستم انتقال نیرو
نیروی تولیدشده توسط الکتروموتور باید بهصورت دقیق به ایرند کمپرسور منتقل شود. این انتقال معمولا از طریق شفت، کوپلینگ یا چرخدنده انجام میشود. اگر این بخش بهدرستی تنظیم نشده باشد، ایرند در کمپرسور با لرزش، استهلاک بالا و کاهش عمر مفید روبهرو میشود.
آببندها و کاسهنمدها
آببندها برای جلوگیری از نشت روغن، ورود آلودگی و حفظ فشار داخلی استفاده میشوند. عملکرد ضعیف این بخش میتواند باعث کاهش بازدهی ایرند کمپرسور و افزایش آلودگی در سیستم شود. در مدلهای روغنی، سلامت آببندها اهمیت بیشتری دارد، چون هر نشتی کوچک میتواند به خرابی گستردهتر منجر شود.
مسیر ورودی و خروجی هوا
هوا باید با کمترین افت فشار وارد ایرند کمپرسور شود و بعد از تراکم هم بهدرستی از آن خارج شود. طراحی نامناسب این مسیرها میتواند باعث کاهش ظرفیت تولید هوا و بالا رفتن مصرف انرژی شود. به همین دلیل، بررسی مسیرهای جریان هوا در کنار سایر اجزای مکانیکی اهمیت زیادی دارد.
سیستم روغنکاری
در بسیاری از مدلهای صنعتی، روغن نقش مهمی در خنککاری، روانکاری و آببندی ایرند کمپرسور دارد. اگر سیستم روغنکاری دچار مشکل شود، دمای کاری بالا میرود و استهلاک قطعات داخلی سریعتر میشود. به همین علت، کیفیت روغن و زمان تعویض آن مستقیما روی سلامت ایرند کمپرسور اثر میگذارد.
در مجموع، هرچه کیفیت ساخت و هماهنگی این اجزا بیشتر باشد، ایرند کمپرسور عملکرد مطمئنتر و طول عمر بالاتری خواهد داشت. به همین دلیل، هنگام خرید یا تعمیر، نباید فقط به برند یا قیمت توجه کرد، بلکه لازم است وضعیت واقعی اجزای داخلی هم بهدقت بررسی شود.
نحوه کار هواساز کمپرسور اسکرو
برای درک بهتر اینکه ایرند کمپرسور چیست؟ و چگونه در صنعت هوای فشرده عمل میکند، باید نگاهی به سیکل کاری آن داشته باشیم. نحوه عملکرد ایرند کمپرسور اسکرو بر پایه جابهجایی مثبت (Positive Displacement) بنا شده است. برخلاف تصور عمومی، این فرآیند در ایرند کمپرسور به صورت کاملا پیوسته و بدون ضربان انجام میشود که یکی از دلایل اصلی محبوبیت این نوع تجهیزات است. در ادامه، مراحل دقیق عملکرد ایرند در کمپرسور اسکرو را بررسی میکنیم.
- مرحله مکش (Intake)
در اولین مرحله، روتورهای نر و ماده درون ایرند کمپرسور شروع به چرخش میکنند. با دور شدن دندانههای روتور از یکدیگر در قسمت ورودی، یک خلأ نسبی ایجاد میشود. این خلأ باعث میشود هوای محیط از طریق فیلتر هوا وارد محفظه ایرند کمپرسور شود. در این نقطه، فضای بین دندانههای روتور کاملاً با هوا پر میشود.
۲. مرحله فشردهسازی (Compression)
با ادامه چرخش روتورها، هوا در محفظه ایرند کمپرسور حبس شده و به سمت خروجی هدایت میشود. در حین این انتقال، فضای بین دندانههای روتور نر و ماده بهتدریج کاهش پیدا میکند. این کاهش حجم در ایرند کمپرسور باعث میشود فشار هوا بهصورت تصاعدی بالا برود. در مدلهای روغنی، در همین مرحله روغن به داخل ایرند کمپرسور تزریق میشود که دو وظیفه کلیدی دارد: اول خنککاری و دوم آببندی کامل فضای بین روتورها برای جلوگیری از نشت هوا (Back-flow).
۳. مرحله تخلیه (Discharge)
زمانی که هوا به انتهای محفظه ایرند کمپرسور میرسد، حجم آن به حداقل و فشار آن به مقدار طراحیشده میرسد. در این لحظه، دریچه خروجی ایرند کمپرسور باز شده و ترکیب هوا و روغن (در مدلهای اویل اینجکت) به سمت واحد سپراتور هدایت میشود.
کاربرد ایرند کمپرسور چیست
همانطور که گفتیم، ایرند کمپرسور بخش اصلی تولید هوای فشرده در سیستم کمپرسور است و در هر صنعتی که به هوای فشرده پایدار نیاز دارد، نقش کلیدی دارد. اهمیت ایرند کمپرسور از این جهت است که کیفیت عملکرد آن مستقیما روی فشار خروجی، راندمان دستگاه و مصرف انرژی اثر میگذارد. به همین دلیل، شناخت اینکه ایرند کمپرسور چیست؟ فقط از نظر فنی مهم نیست، بلکه در انتخاب درست تجهیزات هم نقش دارد.
مهمترین کاربردهای ایرند کمپرسور عبارتاند از:
- استفاده در خطوط تولید صنعتی برای تامین هوای فشرده مداوم
- راهاندازی ابزارها و تجهیزات پنوماتیک
- کاربرد در صنایع غذایی، دارویی و بستهبندی
- استفاده در کارگاهها، تعمیرگاهها و واحدهای خدماتی
- بهکارگیری در صنایع خودروسازی، رنگ و فلزات
در عمل، هرجا که دستگاه یا فرآیندی به هوای فشرده وابسته باشد، ایرند کمپرسور بهعنوان قلب سیستم عمل میکند. به همین دلیل، انتخاب درست ایرند در کمپرسور میتواند از افت راندمان، افزایش استهلاک و هزینههای تعمیرات جلوگیری کند.
روش های افزایش طول عمر ایرند کمپرسور اسکرو
واحد هواساز یا ایرند کمپرسور اسکرو تحت بار کاری مداوم و شرایط محیطی سخت قرار دارد. مطالعات انستیتو هوای فشرده (CAGI) نشان میدهد بیش از ۶۰ درصد خرابیهای زودهنگام در ایرند کمپرسور به دلیل نقص در پایش وضعیت و سرویسهای غیراصولی پیش میآید. طبق تحقیقات فنی، اجرای راهکارهای پیشگیرانه زیر طول عمر مفید ایرند کمپرسور را تا ۴۰ درصد افزایش میدهد:
۱. آنالیز دورهای و مدیریت کیفیت روغن
روغن در ایرند کمپرسور وظیفه روانکاری، آببندی و خنککاری را بر عهده دارد. اکسیداسیون یا آلودگی شیمیایی روغن، سایش شدید روتورها را به همراه دارد.
- انجام آنالیز روغن (Oil Sampling) : نمونهبرداری هر ۱۰۰۰ ساعت جهت سنجش میزان ذرات فلزی، ویسکوزیته و اسیدیته.
- تعویض استاندارد فیلتر روغن: جلوگیری از ورود ذرات میکرونی به محفظه داخلی ایرند کمپرسور.
- استفاده از روغنهای سنتتیک پایه سنتزی: کاهش ویسکوزیته ناخواسته در دماهای بالا.
۲. پایش ارتعاشات و آنالیز وضعیت یاتاقانها
خرابی بلبرینگها و یاتاقانها علت اصلی گیرپاژ روتورها در ایرند کمپرسور است. تحقیقات مهندسی نگهداری و تعمیرات (TPM) اثبات کرده که شناسایی فرکانسهای غیرعادی قبل از خرابی کامل، از آسیب به پوسته جلوگیری میکند.
- پایش ارتعاشات (Vibration Monitoring): اندازهگیری لرزش در بازههای ۳ ماهه با دستگاههای تست ارتعاش.
- تنظیم تلرانس و فواصل طولی: بررسی همراستایی شفت موتور و ایرند کمپرسور.
- تعویض پیشگیرانه یاتاقانها: تعویض قطعات قبل از رسیدن به ساعت کارکرد بحرانی (معمولاً بین ۲۰,۰۰۰ تا ۴۰,۰۰۰ ساعت).
۳. مدیریت حرارت و فیلتراسیون هوای ورودی
افزایش دمای کاری بیش از ۹۵ درجه سانتیگراد، نرخ تخریب قطعات را چند برابر میکند. همچنین ذرات معلق موجود در هوا مثل سنباده روی سطح روتورهای ایرند کمپرسور عمل میکنند.
- نصب فیلتر هوای استاندارد: تعویض منظم فیلتر ورودی با توجه به میزان آلودگی محیط کارگاه.
- شستشو و تنظیف رادیاتور (افترکولر): حفظ جریان هوای خنککننده جهت جلوگیری از اورهیت شدن ایرند کمپرسور.
- پایش سنسورهای حرارتی: اطمینان از عملکرد صحیح ترموستات و فرمان قطع اضطراری در دمای بالا.
مزایا و معایب استفاده از واحد هواساز کمپرسور چیست؟
استفاده از واحد هواساز یا ایرند کمپرسور مجزا در طراحی کمپرسورهای صنعتی، تاثیر مستقیمی روی بازدهی، طول عمر و هزینههای عملیاتی دستگاه دارد. برای ارزیابی سادهتر و دقیقتر، مزایا و معایب بهکارگیری ایرند کمپرسور در جدول زیر خلاصه شده است:
|
شاخص ارزیابی |
مزایا |
معایب |
|
راندمان و انرژی |
تولید هوای فشرده یکنواخت با کمترین افت فشار در ایرند کمپرسور |
نیاز به توان اولیه بالا برای استارت اولیه سیستم |
|
طول عمر و استهلاک |
کاهش استهلاک قطعات به دلیل عدم درگیری مستقیم و لرزش کم ایرند کمپرسور |
حساسیت بالا به کیفیت روغن و آلودگیهای ورودی |
|
تعمیر و نگهداری |
امکان تعمیر تخصصی، اورهال یا تعویض مجزای ایرند کمپرسور بدون نیاز به تعویض کل دستگاه |
هزینه بالا در صورت نیاز به تعویض کامل ایرند کمپرسور یا روتورها |
|
میزان صدا و لرزش |
عملکرد بسیار آرامتر و لرزش بهمراتب کمتر نسبت به سیستمهای رفتوبرگشتی |
یاز به شاسیکشی دقیق و بالانس دقیق شفت موقع نصب |
نکات کلیدی در تحلیل مزایا و معایب
- راندمان حجمی بالا: طراحی مهندسی ایرند در کمپرسور باعث میشود حجم هوای خروجی به ازای هر کیلووات انرژی مصرفی به حداکثر برسد.
- کاهش هزینههای توقف خط تولید: در صورت بروز مشکل فنی، باز کردن و سرویس ایرند کمپرسور سریعتر از بازسازی کل مجموعه انجام میشود.
- حساسیت به فیلتراسیون: اصلیترین ضعف ایرند کمپرسور، آسیبپذیری شدید روتورها و یاتاقانها در صورت استفاده از روغن یا فیلتر هوای نامرغوب است.
سوالات متداول
ایرند کمپرسور اسکرو قلب تپنده دستگاه است و وظیفه مکش، فشردهسازی و انتقال هوای فشرده را بر عهده دارد. این واحد از دو روتور پیچی (مذکر و مونث) تشکیل شده که با چرخش هماهنگ، حجم هوای ورودی را کاهش و فشار آن را افزایش میدهند. اجزای کمپرسونر اسکرو شامل پوسته، یاتاقانها و سیستم روغنکاری همگی در همین واحد یکپارچه قرار دارند و عملکرد صحیح آنها تعیینکننده راندمان کل سیستم است.
تفاوت اصلی در مکانیزم فشردهسازی است:
- ایرند کمپرسور اسکرو: دو روتور پیچی بهصورت پیوسته هوا را فشرده میکنند و جریان خروجی پیوسته و بدون پالس است.
- ایرند کمپرسور پیستونی: پیستون در سیلندر بهصورت رفتوبرگشتی حرکت میکند و جریان خروجی پالسی و دارای نوسان است.
همچنین ایرند اسکرو لرزش کمتر و راندمان حجمی بالاتری دارد؛ اما هزینه اولیه بیشتری نیاز دارد. برای آشنایی بیشتر میتوانید مقاله کمپرسور پیستونی را مطالعه کنید.
عوامل اصلی خرابی ایرند کمپرسور شامل موارد زیر است:
- آلودگی روغن و افت کیفیت روانکاری بین روتورها
- ورود ذرات معلق به دلیل فیلتر هوای نامرغوب یا مسدود
- کارکرد طولانی در دمای بالا و اورهیت شدن
- فرسودگی یاتاقانها و افزایش تدریجی لرزش شفت
- تنظیم غیراصولی فشار کاری فراتر از ظرفیت طراحی
رعایت نکات زیر عمر مفید ایرند در کمپرسور را بهطور قابلتوجهی افزایش میدهد:
- تعویض منظم روغن و فیلترها طبق برنامه سرویس سازنده
- کنترل دمای کاری و جلوگیری از عبور از حد مجاز
- استفاده از فیلتر هوای استاندارد و تعویض بهموقع آن
- پایش دورهای لرزش و وضعیت یاتاقانها
- راهاندازی و توقف اصولی دستگاه
- سرویس دورهای توسط تکنسین متخصص
