برای اینکه بتوانید بهترین استفاده را از دستگاه‌های هوای فشرده داشته باشید، اول از همه باید بدانید نحوه عملکرد کمپرسور پیستونی به چه صورتی است. این دستگاه‌ها به دلیل ساختار ساده و قدرتی که دارند، در بیشتر کارگاه‌ها و صنایع دیده می‌شوند. اگر با نحوه عملکرد کمپرسور پیستونی آشنا باشید، خیلی راحت‌تر می‌توانید مشکل دستگاه را تشخیص دهید یا بهترین مدل را برای کارتان انتخاب کنید.
برای درک بهتر این موضوع، لازم است ابتدا با سازوکار اصلی دستگاه آشنا شویم. کمپرسور پیستونی هوا را در یک فضای بسته فشرده میکند و این کار را با حرکت رفت و برگشتی پیستون انجام می‌دهد. پیستون داخل سیلندر بالا و پایین می‌رود، هوا را به داخل می‌کشد و بعد با کاهش حجم، آن را تحت فشار قرار می‌دهد. در همین مسیر، تیم کمپرسور صفوی تلاش میکند این مفاهیم فنی را به زبانی ساده و قابل فهم توضیح دهد تا درک عملکرد دستگاه برای همه راحت‌تر باشد.
وقتی نحوه عملکرد کمپرسور پیستونی را بشناسید، بهتر متوجه می‌شوید که چرا نگهداری از آن‌ها مهم است. در طول این مقاله، مرحله به مرحله با نحوه عملکرد کمپرسور پیستونی همراه می‌شویم تا ببینیم داخل این دستگاه‌ها چه اتفاقی می‌افتد. درک درست نحوه عملکرد کمپرسور پیستونی به شما کمک میکند که عمر دستگاهتان را بیشتر کنید و کمتر سراغ تعمیرکار بروید. خلاصه اینکه، هر چقدر بیشتر از نحوه عملکرد کمپرسور پیستونی سر در بیاورید، مدیریت کارگاه و دستگاهتان برایتان ساده‌تر میشود.
کمپرسور پیستونی چیست؟
قبل از اینکه عمیق‌تر وارد بحث شویم، بگذارید خیلی ساده بگوییم که اصلا کمپرسور پیستونی چیست؟ این دستگاه یکی از قدیمی‌ترین و در عین حال پرکاربردترین ابزارها برای تولید هوای فشرده است. اگر بخواهیم تصویری به آن نگاه کنیم، ساختار آن شباهت زیادی به موتور ماشین دارد. یعنی سیلندر، پیستون و میل‌لنگی دارد که با هم کار می‌کنند تا هوا را متراکم کنند. شناخت اینکه کمپرسور پیستونی چیست به شما کمک میکند تا درک بهتری از نحوه عملکرد کمپرسور پیستونی در شرایط مختلف داشته باشید.
دلیل اینکه خیلی‌ها به دنبال جواب سوال کمپرسور پیستونی چیست می‌گردند، این است که این دستگاه هم در کارهای کوچک (مثل آپاراتی‌ها و کارگاه‌های نجاری) و هم در کارهای صنعتی بزرگ کاربرد دارد. وقتی بدانید کمپرسور پیستونی چیست و چطور کار میکند، متوجه می‌شوید که نحوه عملکرد کمپرسور پیستونی در مدل‌های مختلف، از نظر اصول فیزیکی تقریبا یکسان است. در واقع، چه یک کمپرسور کوچک خانگی داشته باشید و چه یک مدل صنعتی غول‌پیکر، پایه و اساس نحوه عملکرد کمپرسور پیستونی روی حرکت رفت و برگشتی یک پیستون در سیلندر استوار است که هوا را فشرده و آماده استفاده میکند.

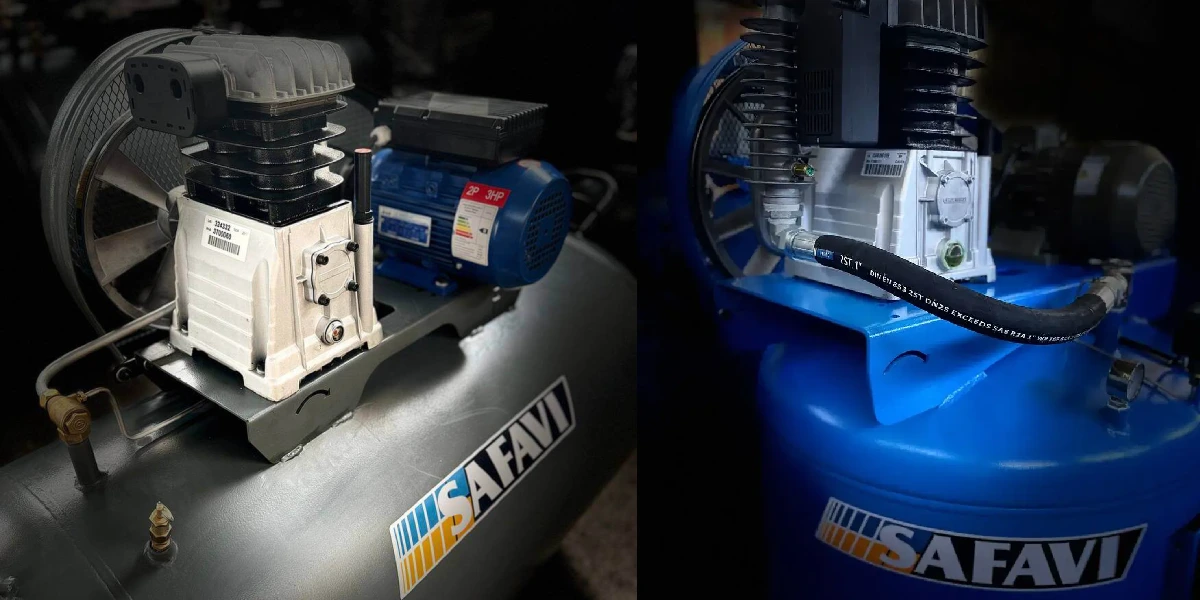

طرز کار کمپرسور پیستونی چگونه است؟
اگر بخواهیم خیلی ساده و بدون پیچیدگی‌های مهندسی توضیح دهیم، طرز کار کمپرسور پیستونی بر پایه حرکت رفت و برگشتی یک پیستون در داخل سیلندر استوار است. این حرکت رفت و برگشتی باعث میشود هوا از محیط بیرون مکش شده، در یک فضای بسته فشرده شود و با فشار بالا به مخزن فرستاده شود. در واقع، کلید درک نحوه عملکرد کمپرسور پیستونی، شناخت مراحلی است که در هر ثانیه چندین بار درون سیلندر تکرار می‌شوند.
برای درک بهتر، طرز کار کمپرسور پیستونی را می‌توان به سه مرحله اصلی تقسیم کرد:
- مرحله مکش (Suction): در این مرحله، پیستون به سمت پایین حرکت میکند. این حرکت باعث ایجاد یک خلاء نسبی و افت فشار درون سیلندر میشود. با افت فشار، سوپاپ ورودی باز شده و هوای بیرون به داخل محفظه سیلندر کشیده میشود.
- مرحله تراکم (Compression): با رسیدن پیستون به پایین‌ترین نقطه، جهت حرکت آن عوض شده و به سمت بالا حرکت میکند. در این لحظه سوپاپ ورودی بسته میشود تا هوا راه فراری نداشته باشد. با بالا آمدن پیستون، فضای داخلی سیلندر کوچک‌تر شده و هوا به شدت فشرده میشود. این بخش، هسته اصلی نحوه کار کمپرسور پیستونی است.
- مرحله تخلیه :(Discharge) وقتی فشار هوای داخل سیلندر به حد مجاز (بیشتر از فشار پشت سوپاپ خروجی) رسید، سوپاپ خروجی باز میشود. پیستون در انتهای مسیر حرکت خود، هوای فشرده‌شده را با فشار بالا به سمت لوله‌های انتقال و مخزن ذخیره هدایت میکند.
جالب است بدانید که در فرآیند نحوه عملکرد کمپرسور پیستونی، قطعات مختلفی به صورت کاملا هماهنگ کار می‌کنند:
- میل‌لنگ و شاتون: حرکت چرخشی موتور (الکتروموتور یا موتور بنزینی) را به حرکت رفت و برگشتی خطی تبدیل می‌کنند.
- سوپاپ‌ها (ورودی و خروجی): نقش دروازه‌بان را دارند و اجازه می‌دهند هوا فقط در جهت درست و در زمان مناسب جریان پیدا کند.
- سیلندر و پیستون: محفظه اصلی فشردهسازی را تشکیل می‌دهند که باید کاملا آب‌بندی شده باشند تا هوایی هدر نرود.
در نهایت، همین چرخه ساده یعنی مکش، تراکم و تخلیه است که اساس نحوه کار کمپرسور پیستونی را می‌سازد. چه یک کمپرسور کوچک کارگاهی داشته باشید و چه یک دستگاه بزرگ صنعتی، طرز کار کمپرسور پیستونی در همه آن‌ها یکسان است و فقط ابعاد قطعات و سرعت حرکت آن‌ها تغییر میکند.
فیلم کمپرسور پیستونی
اگرچه توضیحات متنی می‌تواند جزئیات فنی کارکرد قطعات را به خوبی نشان دهد، اما هیچ‌چیز مثل تماشای یک فیلم کمپرسور پیستونی نمی‌تواند مکانیزم زنده و پویای این تجهیزات را به تصویر بکشد. زمانی که قطعات فلزی با سرعت بالا درون سیلندر بالا و پایین می‌روند، درک فرآیند مکش و دهش به صورت بصری بسیار ساده‌تر میشود. تماشای ویدئوهای آموزشی به شما کمک میکند تا حرکت هماهنگ سوپاپ‌ها و میل‌لنگ را در کسری از ثانیه مشاهده کنید.
ما در این بخش یک انیمیشن کمپرسور پیستونی سه بعدی و بسیار دقیق را برای شما آماده کرده‌ایم. در این انیمیشن می‌توانید به صورت برش‌خورده و از نمای داخلی، مسیر ورود هوا، لحظه بسته شدن سوپاپ ورودی، متراکم شدن ذرات هوا توسط نیروی پیستون و در نهایت باز شدن سوپاپ خروجی را ببینید. تماشای این انیمیشن کمپرسور پیستونی به ویژه برای تکنسین‌ها، خریداران و علاقه‌مندان به مباحث فنی، مبهم‌ترین بخش‌های مربوط به طرز کار کمپرسور پیستونی را کاملا شفاف و واضح میکند.
تماشای این ویدیوها علاوه بر جنبه آموزشی، به شما کمک میکند تا در صورت بروز صدای غیرعادی یا افت فشار در دستگاه خود، راحت‌تر منشأ مشکل (مثلا خرابی سوپاپ‌ها یا گشاد شدن سیلندر) را تشخیص دهید. پیشنهاد می‌کنیم قبل از اقدام به خرید یا عیب‌یابی، حتما چند دقیقه وقت بگذارید و این فیلم کمپرسور پیستونی را با دقت تماشا کنید.

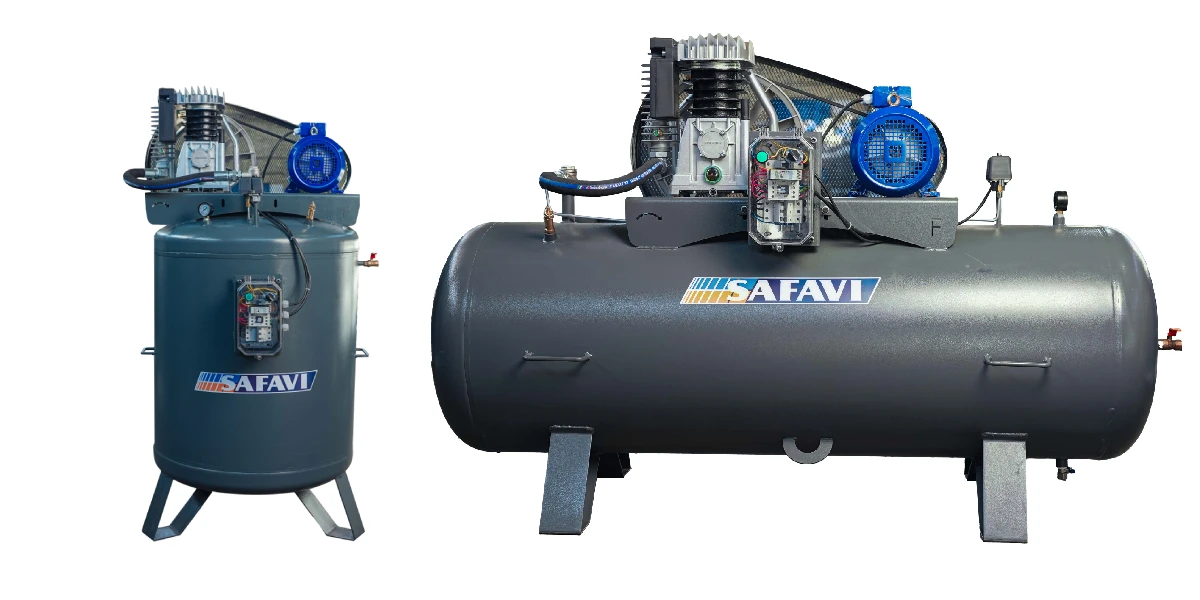

نحوه کار انواع کمپرسور پیستونی
هرچند اصل فشردهسازی هوا در همه مدل‌ها یکسان است، اما روش کار کمپرسور پیستونی بسته به ساختار و طراحی دستگاه تفاوت‌هایی دارد. برای اینکه با این تفاوت‌ها آشنا شوید، بهتر است اول سه دسته اصلی این تجهیزات را بشناسید.
انواع کمپرسور باد پیستونی را می‌توان از چند زاویه دسته‌بندی کرد که مهم‌ترین آن‌ها شامل موارد زیر است:
- کمپرسور پیستونی تک مرحله‌ای: در این نوع، هوا در یک مرحله و داخل یک سیلندر فشرده میشود. پیستون هوا را مستقیم از بیرون مکش میکند، آن را زیر فشار قرار می‌دهد و بلافاصله به مخزن تحویل می‌دهد. این مدل برای کارگاه‌های کوچک و ابزارهایی که به فشار کم‌تری نیاز دارند مناسب است.
- کمپرسور پیستونی دو مرحله‌ای: در این دسته، هوا دو بار فشرده میشود و بین دو مرحله توسط یک خنک‌کننده میانی (اینترکولر) خنک میشود. این فرآیند باعث میشود کارکرد کمپرسور پیستونی در فشارهای بالا (بالای ۱۰ بار) بهینه‌تر باشد، هوای خروجی خنک‌تر در اختیار شما قرار بگیرد و استهلاک قطعات هم کاهش یابد.
- کمپرسور پیستونی روغنی و بدون روغن: در مدل‌های روغنی، روان‌کاری قطعات با روغن انجام شده و روش کار کمپرسور پیستونی به کاهش اصطکاک کمک میکند. اما در مدل‌های بدون روغن، سطوح طوری طراحی شده‌اند که سایش به حداقل برسد و برای صنایع غذایی، دارویی و رنگ‌آمیزی که وجود روغن در هوا ناخواسته است، ایده‌آل‌اند.
نکته مهم این است که در همه این مدل‌ها، اصل حرکت پیستون و فشردهسازی هوا ثابت است و فقط جزئیات مکانیکی و کاربرد آن‌ها با هم فرق دارد.
کمپرسور پیستونی از چه اجزایی تشکیل شده است؟
برای درک بهتر ساختار دستگاه، باید با بخش‌های اصلی آن آشنا شویم. اجزای کمپرسور پیستونی نقش مهمی در تولید و انتقال هوای فشرده دارند و هر کدام وظیفه مشخصی را بر عهده گرفته‌اند. هماهنگی بین این قطعات باعث میشود دستگاه بتواند هوا را مکش کند، آن را فشرده نگه دارد و در نهایت با فشار مناسب به خروجی بفرستد.
مهم‌ترین بخش‌های این دستگاه عبارت‌اند از:
- موتور: نیروی لازم برای به حرکت درآوردن سیستم را تأمین میکند.
- میل‌لنگ: حرکت چرخشی موتور را به حرکت رفت و برگشتی تبدیل میکند.
- شاتون: نیرو را از میل‌لنگ به پیستون منتقل میکند.
- پیستون: داخل سیلندر حرکت میکند و هوا را فشرده می‌سازد.
- سیلندر: محفظه‌ای است که عملیات مکش و تراکم هوا در آن انجام میشود.
- سوپاپ ورودی و خروجی: ورود و خروج هوا را کنترل می‌کنند.
- فیلتر هوا: از ورود گرد و غبار به داخل دستگاه جلوگیری میکند.
- مخزن هوا: هوای فشرده را برای استفاده بعدی ذخیره میکند.
- کلید اتوماتیک: فشار داخل مخزن را کنترل میکند و روشن و خاموش شدن دستگاه را تنظیم میکند.
در بعضی مدل‌ها، قطعات دیگری مثل رادیاتور خنک‌کننده، تسمه، فلایویل و گیج فشار هم وجود دارد که به بهبود عملکرد دستگاه کمک می‌کنند.
تعمیر و نگهداری کمپرسور پیستونی
برای اینکه دستگاه در طولانی‌مدت با همان کیفیت اولیه کار کند، توجه به سرویس‌های دوره‌ای و رسیدگی به قطعات آن ضروری است. تعمیر کمپرسور باد پیستونی فقط زمانی نتیجه خوبی دارد که مشکل به‌درستی تشخیص داده شود و قطعات فرسوده یا آسیب‌دیده به‌موقع بررسی شوند. از طرفی، آشنایی با قطعات کمپرسور باد پیستونی کمک میکند هنگام بروز ایراد، سریع‌تر منشأ مشکل را پیدا کنید و از خرابی‌های بزرگ‌تر جلوگیری شود.
مهم‌ترین نکات در نگهداری این دستگاه عبارت‌اند از:
- بررسی منظم سطح روغن: کم بودن روغن باعث افزایش اصطکاک و آسیب به قطعات داخلی میشود.
- تعویض به‌موقع فیلتر هوا: ورود گرد و غبار به داخل دستگاه می‌تواند به سیلندر و پیستون آسیب بزند.
- تخلیه آب مخزن: تجمع رطوبت در مخزن باعث زنگ‌زدگی و کاهش عمر مفید دستگاه میشود.
- کنترل تسمه و اتصالات: شل بودن یا فرسودگی تسمه می‌تواند روی عملکرد کلی دستگاه اثر منفی بگذارد.
- بررسی سوپاپ‌ها و واشرها: این قطعات در حفظ فشار هوا نقش مهمی دارند و خرابی آن‌ها باعث افت راندمان میشود.
در زمان بروز مشکل هم بهتر است دستگاه توسط فرد متخصص بررسی شود، چون تعمیر کمپرسور باد پیستونی اگر بدون شناخت کافی انجام شود، ممکن است آسیب بیشتری به همراه داشته باشد. به همین دلیل، شناخت قطعات کمپرسور باد پیستونی و توجه به سرویس‌های منظم، بهترین راه برای افزایش عمر دستگاه و جلوگیری از هزینه‌های اضافی است.
سوالات متداول
فرآیند کارکرد این دستگاه شامل یک چرخه سهمرحلهای است: ابتدا مرحله مکش (ورود هوا)، سپس مرحله تراکم (فشردهسازی هوا توسط پیستون) و در نهایت مرحله تخلیه (خروج هوای فشرده به سمت مخزن) انجام میشود.
در این مرحله، پیستون به سمت پایین حرکت میکند و با ایجاد فضای خالی در داخل سیلندر، فشار هوا کاهش پیدا میکند. این افت فشار باعث باز شدن سوپاپ ورودی و کشیده شدن هوای محیط به داخل سیلندر میشود.
بعد از تکمیل مرحله مکش، پیستون تغییر جهت داده و به سمت بالا حرکت میکند. در این حالت سوپاپ ورودی بسته شده و پیستون حجم هوای موجود در سیلندر را به شدت کاهش می‌دهد که این کار باعث بالا رفتن فشار هوا میشود.
زمانی که فشار هوای داخل سیلندر به حد مشخصی رسید، سوپاپ خروجی باز میشود. در این لحظه، پیستون در ادامه مسیر حرکت خود، هوای فشرده‌شده را با فشار بالا از سیلندر خارج کرده و به سمت لوله‌های انتقال یا مخزن هدایت میکند.
از آنجایی که تولید هوای فشرده یک فرآیند مداوم است، برای تامین نیاز ابزارها و مصرف‌کنندگان، چرخه مکش، تراکم و تخلیه باید به صورت پیوسته و متناوب (سیکلی) تکرار شود تا فشار داخل مخزن همیشه در سطح مطلوب باقی بماند.
پیستون قلب تپنده دستگاه است. وظیفه اصلی آن تبدیل انرژی حرکتی (رفت و برگشتی) به انرژی فشار است. یعنی با حرکت خود در داخل سیلندر، حجم هوا را کم کرده و آن را مجبور به فشرده شدن میکند.
در حالی که کمپرسور پیستونی بر پایه حرکت رفت و برگشتی یک پیستون کار میکند، کمپرسور اسکرو از دو گیر (Screw) با پروفیل خاص برای تراکم هوا استفاده میکند. به همین دلیل کمپرسور اسکرو برای کارکرد مداوم ۲۴ ساعته و تولید جریان هوای یکنواخت مناسب‌تر است، اما کمپرسور پیستونی برای کاربردهای متناوب و فشارهای بالا اقتصادی‌تر است.
این پدیده به دلیل قوانین فیزیک است. وقتی حجم یک گاز را به سرعت کم می‌کنیم، انرژی گرمایی آن افزایش پیدا میکند. فرآیند فشردهسازی هوا در داخل سیلندر باعث تولید گرمای زیادی میشود که دستگاه باید از طریق خنک‌کننده‌ها یا استراحت‌های دوره‌ای، آن را مدیریت کند.
