در دنیای امروز و در میان ابزارهای مختلف صنعتی و کارگاهی، دسترسی به هوای فشرده به یکی از نیازهای اصلی تبدیل شده است. کمپرسور های پیستونی به عنوان قدیمیترین و در عین حال محبوبترین تکنولوژی فشردهسازی هوا، نقشی حیاتی در صنایع کوچک، کارگاهها و حتی مصارف خانگی ایفا میکنند. اگر شما هم با ابزارهای بادی سر و کار دارید یا به دنبال تجهیز کارگاه خود هستید، احتمالا این سوال برایتان پیش آمده که کمپرسور پیستونی چیست و این دستگاه چگونه کار میکند؟
در این مقاله قصد داریم به طور دقیق بررسی کنیم که کمپرسور پیستونی چیست و چه کاربردها، مزایا و معایبی دارد. شناخت صحیح عملکرد این دستگاه به شما کمک میکند تا متناسب با نیاز خود، بهترین انتخاب را داشته باشید و با آگاهی کامل از مشخصات فنی و اصول نگهداری آن، طول عمر مفید سیستم هوای فشرده خود را افزایش دهید.

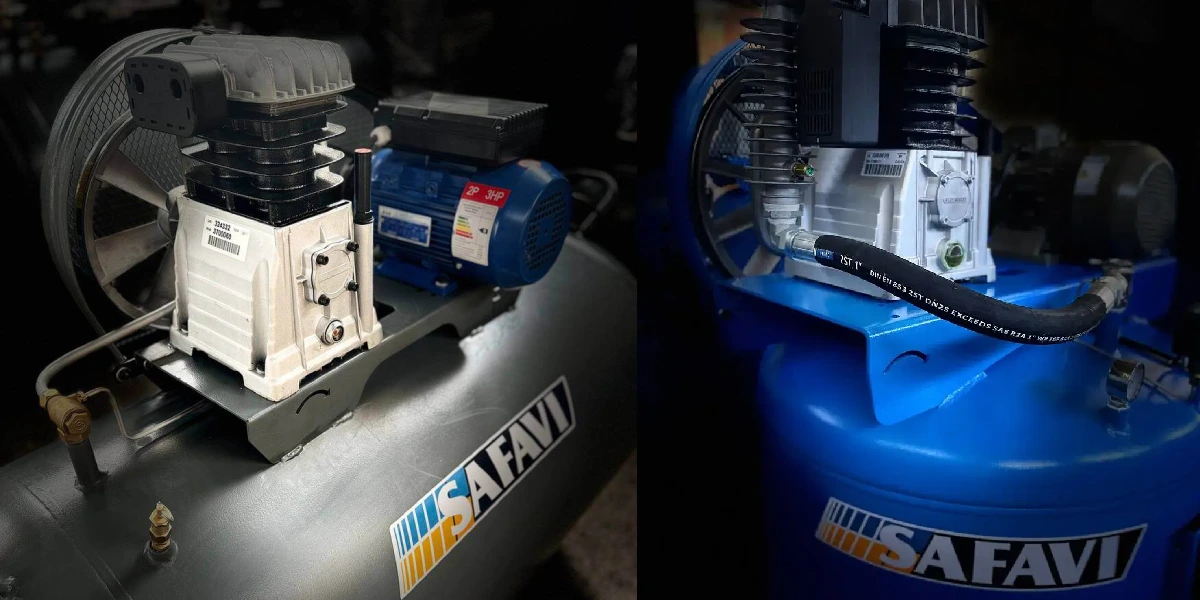

کمپرسور پیستونی چیست ؟
برای درک بهتر اینکه کمپرسور پیستونی چیست، اول باید با مکانیزم اصلی آن آشنا شویم. این دستگاه با کمک یک پیستون که داخل سیلندر حرکت رفت و برگشتی دارد، هوا را به داخل کشیده و بعد از متراکم کردن، آن را وارد مخزن ذخیره میکند. به زبان ساده، کمپرسور پیستونی دستگاهی برای تبدیل هوای محیط به هوای فشرده و پرقدرت است که به عنوان نیروی محرک ابزارهای بادی عمل میکند.
اگر بخواهیم دقیقتر بگوییم کمپرسور پیستونی چیست، باید اشاره کنیم که این تجهیز از انرژی مکانیکی برای کاهش حجم هوا و افزایش فشار آن استفاده میکند. این انرژی معمولا از طریق الکتروموتور تامین میشود و در نهایت، حرکت دورانی موتور به حرکت رفت و برگشتی پیستون تبدیل میشود. همین فرآیند باعث شده کمپرسورهای پیستونی در دسته کمپرسورهای جابجایی مثبت قرار بگیرند.
اهمیت شناخت این موضوع که کمپرسور پیستونی چیست، زمانی بیشتر میشود که قصد خرید این تجهیزات را داشته باشید. چون نوع طراحی، ظرفیت مخزن، فشار کاری، تعداد سیلندرها و توان موتور، همگی روی عملکرد نهایی دستگاه اثر میگذارند. در واقع، هرچقدر شناخت دقیقتری از این سیستم داشته باشید، انتخاب بهتری برای نیاز کاری خود انجام خواهید داد.
در کنار مزایا، شناخت محدودیتها هم مهم است، چون در مسیر انتخاب باید به معایب کمپرسور پیستونی هم توجه کرد. برای مثال، صدای بیشتر نسبت به بعضی مدلهای دیگر، نیاز به نگهداری منظم و استهلاک قطعات از جمله مواردی است که در بررسی معایب کمپرسور پیستونی مطرح میشود. البته این موارد به معنای ناکارآمد بودن دستگاه نیست، بلکه نشان میدهد انتخاب آن باید متناسب با نوع مصرف انجام شود.

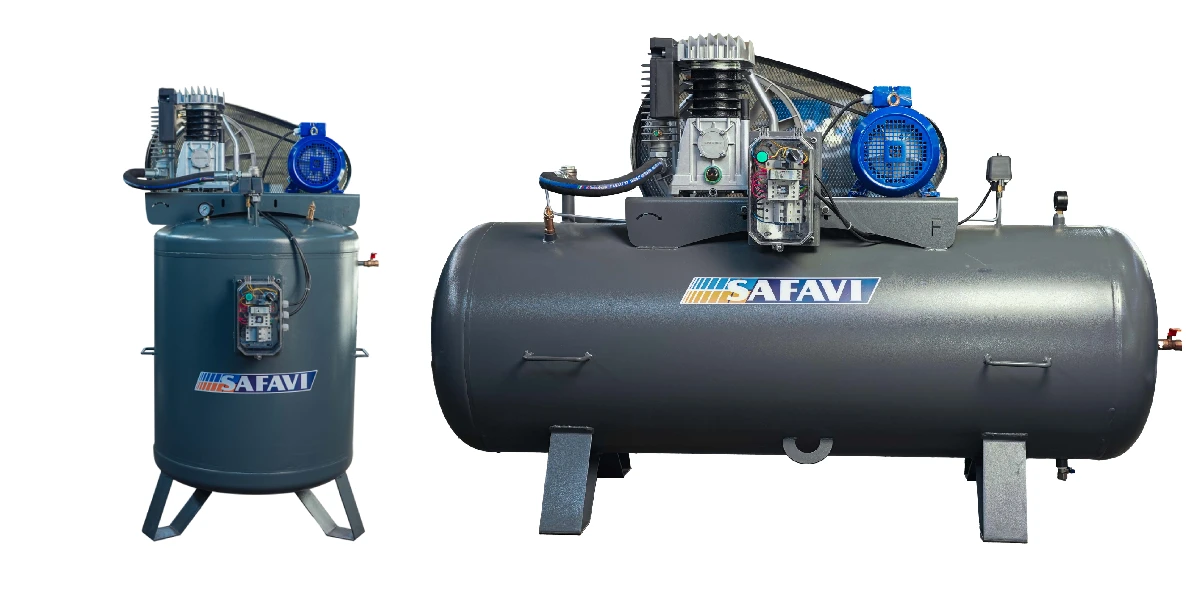

انواع کمپرسور های پیستونی
شناخت انواع کمپرسور های پیستونی برای انتخاب صحیح دستگاه کاملا ضروری است. این تجهیزات بر اساس ساختار، تعداد مراحل فشردهسازی، نوع روغنکاری و تعداد سیلندر به چند گروه اصلی تقسیم میشوند.
موضوع | انواع / پارامترهای کلیدی | ویژگیها و کاربردها |
انواع بر اساس مراحل فشردهسازی | تکمرحلهای: فشردهسازی در یک مرحله دومرحلهای: متراکمسازی در دو مرحله | تکمرحلهای: مناسب برای کاربریهای سبک دومرحلهای: مناسب برای فشارهای بالاتر و کارهای سنگین |
انواع بر اساس نوع روغنکاری | روغنی: نیاز به روغن برای کارکرد بدون روغن (Oil-Free): عدم استفاده از روغن | روغنی: دوام بالاتر، مناسب برای کارهای صنعتی بدون روغن: هوای کاملا تمیز، مناسب برای پزشکی، دندانپزشکی، دارویی و غذایی |
انواع بر اساس تعداد سیلندر | تکسیلندر، دو سیلندر و چند سیلندر | هرچه تعداد سیلندر بیشتر باشد، توان هوادهی و قدرت تولید باد دستگاه بالاتر است. |
مهمترین مشخصات فنی | فشار کاری (Bar/PSI)، دبی هوادهی، توان موتور، حجم مخزن، نوع برق (تکفاز/سهفاز) و نوع خنککاری | بررسی این موارد مشخص میکند دستگاه برای چه کاری، چه مدت زمان کارکرد و چه حجمی از مصرف (سبک یا سنگین) مناسب است. |
کاربردهای اصلی | تعمیرگاهها، نجاریها، صنایع نیمهصنعتی، ساختمانسازی و صنایع حساس | راهاندازی بکس بادی، میخکوب، پیستوله رنگ، جکهای پنوماتیک، خطوط بستهبندی و تخریب/سوراخکاریهای سبک |
دستهبندی بر اساس مراحل فشردهسازی
از این نظر، کمپرسورها به دو دسته اصلی تقسیم میشوند:
- تکمرحلهای: هوا در یک مرحله فشرده میشود و برای کاربریهای سبکتر مناسب است.
- دومرحلهای: هوا در دو مرحله متراکم میشود و برای فشارهای بالاتر و کارهای سنگینتر کاربرد دارد.
دستهبندی بر اساس نوع روغنکاری
در این بخش، دو مدل اصلی وجود دارد:
- کمپرسور روغنی: دوام بالاتر، مناسب برای کارهای صنعتیتر
- کمپرسور بدون روغن: مناسب برای محیطهایی که هوای تمیز اهمیت دارد، مثل پزشکی و دندانپزشکی
در بسیاری از مطالب آموزشی، برای درک بهتر تفاوت مدلها از عکس کمپرسور پیستونی استفاده میشود تا ساختار هر دستگاه بهتر مشخص باشد.
دستهبندی بر اساس تعداد سیلندر
از نظر تعداد سیلندر هم معمولا با این مدلها روبهرو هستیم:
- تکسیلندر
- دو سیلندر
- چندسیلندر
هرچه تعداد سیلندر بیشتر باشد، معمولا توان هوادهی دستگاه هم بالاتر خواهد بود. بنابراین موقع بررسی انواع کمپرسور باد پیستونی باید به این ویژگی توجه ویژه داشته باشید. برای آشنایی دقیقتر با تفاوت مدلها و انتخاب گزینه مناسب، مطالعه صفحه انواع کمپرسور باد پیستونی میتواند راهنمای مفیدی برای شما باشد.
مشخصات فنی کمپرسور های پیستونی
برای انتخاب حرفهای، باید مشخصات فنی دستگاه را دقیق بررسی کنید. خیلی از افراد بعد از اینکه میفهمند کمپرسور پیستونی چیست، تازه وارد مرحله مقایسه فنی مدلها میشوند.
مهمترین مشخصات فنی
در زمان خرید، این موارد را حتما بررسی کنید:
- فشار کاری: معمولا بر حسب بار یا PSI
- دبی هوادهی: بر حسب لیتر در دقیقه یا متر مکعب
- توان موتور: بر حسب اسب بخار یا کیلووات
- حجم مخزن: بر حسب لیتر
- نوع برق مصرفی: تکفاز یا سهفاز
- تعداد سیلندر
- نوع سیستم خنککاری
چرا این مشخصات مهم هستند؟
این ویژگیها مشخص میکنند که:
- دستگاه برای چه نوع کاری مناسب است
- چه مدت میتواند کار کند
- چه حجمی از هوا تولید میکند
- آیا برای مصرف سبک مناسب است یا سنگین
در کنار این مشخصات، توجه به معایب کمپرسور پیستونی هم ضروری است. چون بعضی مدلها ممکن است صدای بیشتری داشته باشند یا نیاز به نگهداری بیشتری پیدا کنند.

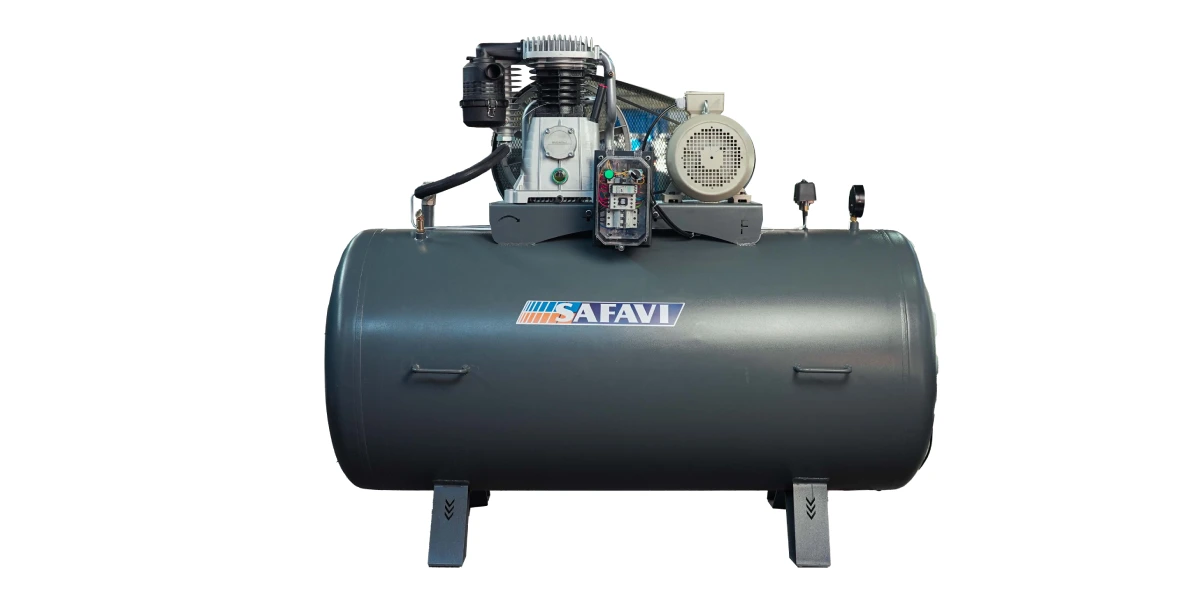

کاربرد کمپرسور پیستونی
شناخت دقیق انواع کاربرد کمپرسور پیستونی به شما کمک میکند تا بدانید چرا این دستگاه در بسیاری از حوزهها حرف اول را میزند. بهطور کلی، هر جا که نیاز به هوای فشرده با فشار متوسط تا بالا در فواصل زمانی مشخص باشد، این تجهیزات بهترین گزینه هستند. بسیاری از افراد بعد از اینکه متوجه شدند کمپرسور پیستونی چیست، به دنبال این هستند که آیا این دستگاه برای کسبوکار آنها کارایی دارد یا خیر.
یکی از اصلیترین موارد در زمینه کاربرد کمپرسور پیستونی، استفاده در تعمیرگاههای خودرو و آپاراتیهاست. برای راهاندازی ابزارهای بادی مثل بکس بادی، جکهای پنوماتیک و دستگاههای تعویض لاستیک، کمپرسور های پیستونی نقش حیاتی ایفا میکنند. همچنین در کارگاههای نجاری و مبلسازی، برای کار با میخکوبها و منگنهکوبهای بادی، وجود این دستگاه کاملا ضروری است.
در صنایع کوچک و نیمهصنعتی هم کاربرد کمپرسور پیستونی بسیار گسترده است. از خطوط بستهبندی کوچک گرفته تا رنگآمیزی با پیستوله، همگی به هوای فشردهای نیاز دارند که توسط این کمپرسورها تامین میشود. حتی در بعضی پروژههای ساختمانی برای تخریب یا سوراخکاریهای سبک، از این تجهیزات استفاده میشود. با توجه به تنوع مدلها، این دستگاه در صنایع غذایی و دارویی (در مدلهای بدون روغن) هم به چشم میخورد. در واقع، این دستگاهها به دلیل قابلیت جابجایی آسان در مدلهای کوچک و فشار خروجی مناسب، در هر کارگاهی یک ابزار کلیدی محسوب میشوند.
معایب کمپرسور پیستونی
در کنار تمام مزایا و کاربردها، بررسی معایب کمپرسور پیستونی برای یک انتخاب هوشمندانه الزامی است. هیچ دستگاهی بینقص نیست و این مدل از کمپرسورها هم محدودیتهای خاص خود را دارند که باید قبل از خرید به آنها توجه کرد. اولین و شاید مهمترین مورد در لیست معایب کمپرسور پیستونی، ایجاد سر و صدا و لرزش زیاد در حین کار است. به دلیل حرکت رفت و برگشتی قطعات مکانیکی و برخورد پیستون، این دستگاهها معمولا صدای بلندتری نسبت به مدلهای اسکرو دارند.
یکی دیگر از موارد مهم، داغ شدن سریع دستگاه در استفادههای طولانیمدت است. این کمپرسورها برای کارکرد مداوم و ۲۴ ساعته طراحی نشدهاند و نیاز دارند که در بازههای زمانی مشخص، استراحت کنند تا خنک شوند. اگر فشار کاری بیش از حد به دستگاه وارد شود، استهلاک قطعات بالا رفته و عمر مفید آن کاهش پیدا میکند.
همچنین، هزینه نگهداری و تعمیرات دورهای را هم باید جزو محدودیتهای این سیستم در نظر گرفت. به دلیل وجود قطعات متحرک زیاد مثل سوپاپها، رینگها و شاتون، احتمال فرسودگی در این بخشها بالاست. علاوه بر این، خروجی هوای این کمپرسورها معمولا دارای مقداری روغن و رطوبت است (در مدلهای روغنی) که ممکن است برای بعضی صنایع حساس مشکلساز باشد. در نهایت، با وجود اینکه قیمت اولیه آنها پایین است، اما بازدهی انرژی آنها در مقایسه با تکنولوژیهای جدیدتر کمتر است.

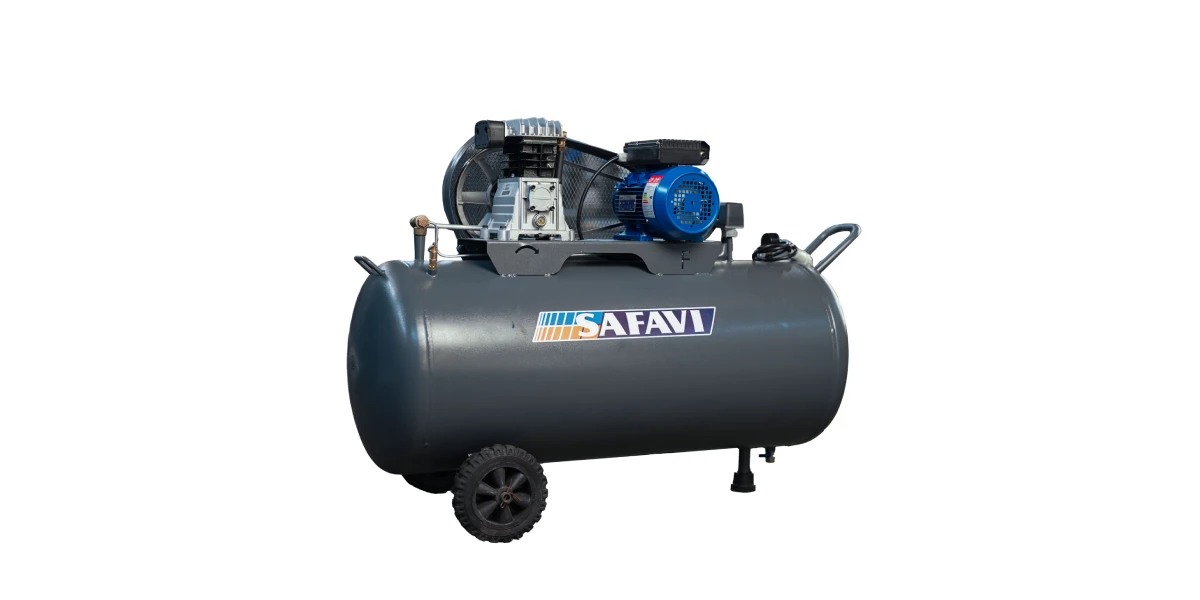

مزایای کمپرسور باد پیستونی چیست ؟
برای خیلی از خریداران، بعد از اینکه متوجه میشوند کمپرسور پیستونی چیست، مهمترین سوال این است که چرا باید این مدل را انتخاب کنند. واقعیت این است که این دستگاه بهدلیل ساختار ساده، دسترسی آسان به قطعات و قیمت مناسب، همچنان یکی از محبوبترین گزینهها در بازار محسوب میشود. به همین دلیل، بررسی مزایای آن برای کارگاهها، تعمیرگاهها و کسبوکارهای کوچک و متوسط اهمیت زیادی دارد.
یکی از مهمترین مزایای این دستگاه، قیمت اولیه مناسبتر آن نسبت به بسیاری از مدلهای پیشرفتهتر (مثل کمپرسورهای اسکرو) است. این ویژگی باعث میشود افرادی که بودجه محدودتری دارند، بتوانند با هزینه کمتر یک سیستم هوای فشرده کاربردی تهیه کنند.
مزیت دوم، سادگی ساختار فنی است. چون مکانیزم این تجهیزات پیچیدگی زیادی ندارد، فرآیند سرویس، عیبیابی و نگهداری آن برای تکنسینها سادهتر است و در صورت نیاز، قطعات آن معمولا راحتتر پیدا میشود.
نکته مهم دیگر، قدرت مناسب در تولید فشار هوا است. در بسیاری از مشاغل، نیازی به سیستمهای بسیار پیشرفته و مداوم نیست و یک کمپرسور پیستونی میتواند نیاز هوای فشرده را بهخوبی تامین کند. از این جهت، این دستگاه برای استفاده در تعمیرگاهها، کارگاههای نجاری، مراکز خدماتی و مصارف نیمهصنعتی انتخابی مقرونبهصرفه و منطقی است.
البته در زمان خرید بهتر است علاوه بر مزایا، به برند سازنده هم توجه شود. انتخاب تولیدکننده معتبر میتواند روی کیفیت ساخت، طول عمر دستگاه و خدمات پس از فروش اثر مستقیم بگذارد. به همین دلیل، بسیاری از خریداران موقع بررسی بازار، به سراغ برندهای شناختهشدهای مثل کمپرسور صفوی میروند تا از نظر کیفیت و پشتیبانی، انتخاب مطمئنتری داشته باشند.
کمپرسور پیستونی چگونه کار میکند؟
این دستگاه بر پایه حرکت رفت و برگشتی پیستون داخل سیلندر کار میکند. زمانی که پیستون به سمت پایین حرکت میکند، فشار داخل سیلندر کاهش پیدا میکند و هوا از طریق سوپاپ ورودی وارد محفظه میشود. بعد با حرکت پیستون به سمت بالا، هوا فشرده شده و از طریق سوپاپ خروجی به مخزن یا مسیر مصرف هدایت میشود.
در واقع، اساس عملکرد این دستگاه بر تبدیل انرژی مکانیکی به انرژی فشردهسازی هوا است. موتور الکتریکی یا محرک اصلی، نیروی لازم را تامین میکند و این نیرو از طریق میللنگ و شاتون به پیستون منتقل میشود. نتیجه این فرآیند، تولید هوای فشردهای است که در ابزارهای مختلف مورد استفاده قرار میگیرد. به همین دلیل، وقتی افراد به دنبال نحوه کارکرد کمپرسور پیستونی هستند، معمولا میخواهند دقیقتر بدانند که این چرخه مکش، تراکم و تخلیه چگونه انجام میشود.
در بسیاری از منابع آموزشی و فنی، برای توضیح بهتر این فرآیند از شکل کمپرسور پیستونی استفاده میشود تا محل قرارگیری سیلندر، پیستون، سوپاپها و مخزن بهتر درک شود. حتی در بعضی آموزشهای تخصصی یا گزارش کار کمپرسور پیستونی، این سیکل بهصورت مرحلهبهمرحله بررسی میشود تا عملکرد دستگاه از نظر فنی کاملا روشن باشد.
نوع عملکرد این دستگاه میتواند بسته به طراحی آن، تکمرحلهای یا دومرحلهای باشد. در مدل تکمرحلهای، هوا فقط یکبار فشرده میشود، اما در مدل دومرحلهای، بعد از تراکم اولیه، هوا وارد مرحله دوم شده و بیشتر فشرده میشود. این تفاوت ساختاری باعث میشود بعضی مدلها فشار نهایی بالاتری تولید کنند و برای کارهای سنگینتر مناسبتر باشند.
بررسی اجزا و قطعات کمپرسور پیستونی
برای شناخت بهتر اینکه کمپرسور پیستونی چیست، آشنایی با قطعات اصلی آن اهمیت زیادی دارد. ساختار این دستگاه از بخشهای مختلفی تشکیل شده که هرکدام نقش مشخصی در فرآیند تولید و ذخیره هوای فشرده دارند. اگر کاربر شناخت درستی از اجزای کمپرسور پیستونی داشته باشد، هم در انتخاب دستگاه و هم در نگهداری و عیبیابی آن تصمیم بهتری خواهد گرفت.
یکی از اصلیترین بخشها، موتور کمپرسور پیستونی است. موتور نیروی لازم برای حرکت مکانیکی سیستم را فراهم میکند و عملکرد کل دستگاه به توان و کیفیت آن وابسته است. این موتور میتواند الکتریکی یا در بعضی موارد با سوختهای دیگر کار کند.
بعد از موتور، مجموعه میللنگ و شاتون قرار دارد که نیروی دورانی را به حرکت رفت و برگشتی پیستون تبدیل میکنند.
بخش مهم بعدی، سیلندر و پیستون هستند. پیستون داخل سیلندر حرکت میکند و در نتیجه این حرکت، هوا مکش و فشرده میشود.
در کنار این قسمتها، سوپاپ ورودی و خروجی قرار دارند که ورود هوا به محفظه و خروج هوای فشرده را کنترل میکنند. این قطعات نقش مهمی در عملکرد صحیح دستگاه کمپرسور پیستونی دارند و خرابی آنها میتواند روی راندمان دستگاه اثر مستقیم بگذارد.
از دیگر اجزای مهم، مخزن ذخیره هواست. هوای فشرده بعد از تولید در این مخزن ذخیره میشود تا در زمان نیاز مورد استفاده قرار گیرد. همچنین کلید اتوماتیک، فشارسنج، شیر اطمینان، فیلتر هوا و سیستم خنککاری هم از بخشهای کاربردی و مهم این دستگاه به شمار میآیند. در بعضی مدلها، نوع طراحی مسیر هوا و حتی گاز کمپرسور پیستونی یا سیال مورد استفاده در سیستم هم میتواند بر کارایی نهایی اثر بگذارد، هرچند در بیشتر مدلهای رایج، سیال اصلی همان هوا است. در بررسی تخصصیتر، قطعاتی مثل رینگ، یاتاقان، شاتون، سوپاپ و سرسیلندر از مهمترین بخشهای مصرفی و مکانیکی هستند. به همین دلیل، هر فردی که بخواهد بهصورت حرفهای با این تجهیزات کار کند، باید درک روشنی از ساختار پیستونی کمپرسور و اجزای آن داشته باشد.
سرویس و نگهداری کمپرسور پیستونی
هرچند دانستن اینکه کمپرسور پیستونی چیست اهمیت زیادی دارد، اما برای حفظ عملکرد و افزایش طول عمر دستگاه، آشنایی با اصول سرویس و نگهداری آن ضروریتر است. این تجهیزات بهدلیل داشتن قطعات متحرک و مکانیزم رفت و برگشتی، نیازمند رسیدگی منظم هستند. اگر سرویس دستگاه بهموقع انجام نشود، استهلاک قطعات افزایش پیدا میکند و راندمان کلی سیستم کاهش پیدا میکند.
اولین اقدام مهم در نگهداری این دستگاه، بررسی منظم سطح روغن در مدلهای روغنی است. روغنکاری مناسب باعث کاهش اصطکاک و جلوگیری از فرسایش قطعاتی مثل پیستون، رینگ و شاتون میشود. در کنار آن، باید فیلتر هوا بهصورت دورهای تمیز یا تعویض شود تا گردوغبار و آلودگی وارد سیلندر نشود. ورود آلودگی میتواند یکی از دلایل افت راندمان و افزایش خرابی در این دستگاه باشد.
تخلیه آب جمعشده در مخزن هم بخش مهمی از نگهداری روزمره است. بهدلیل فشردهسازی هوا، معمولا رطوبت در داخل مخزن جمع میشود و اگر این رطوبت بهموقع تخلیه نشود، احتمال زنگزدگی و آسیب به مخزن افزایش پیدا میکند.
همچنین بررسی فشار کاری، سلامت شیر اطمینان، عملکرد کلید اتوماتیک و عدم نشتی در اتصالات از دیگر نکات مهم در نگهداری این تجهیزات است.
در سرویسهای دورهای، بهتر است وضعیت سوپاپها، تسمهها، پیچ و مهرهها و سیستم خنککاری هم کنترل شود. هرنوع صدای غیرعادی، لرزش بیش از حد یا کاهش فشار خروجی میتواند نشانهای از نیاز به تعمیر کمپرسور پیستونی باشد. رسیدگی سریع به این نشانهها از خرابیهای بزرگتر و هزینههای سنگینتر جلوگیری میکند.
در نهایت، رعایت برنامه منظم برای بازدید و سرویس، مهمترین عامل در افزایش عمر مفید دستگاه است. به همین دلیل، توجه به سرویسهای پیشگیرانه، استفاده صحیح از دستگاه و اقدام بهموقع، سه اصل اساسی در نگهداری این تجهیزات محسوب میشوند.
نتیجهگیری
در این مقاله به طور کامل بررسی کردیم که کمپرسور پیستونی چیست و چرا این دستگاه به عنوان یکی از ستونهای اصلی سیستمهای هوای فشرده در صنایع کارگاهی و نیمهصنعتی شناخته میشود. پی بردید که مکانیزم ساده رفت و برگشتی پیستون، اگرچه با مقداری صدا و لرزش همراه است، اما کارایی بسیار بالایی در تامین فشار هوای مورد نیاز در کارگاهها ایجاد میکند.
با در نظر گرفتن مشخصات فنی، مزایا و محدودیتهای این دستگاه، میتوانید متناسب با نوع پروژه و بودجه خود بهترین مدل را انتخاب کنید. همچنین با پیادهسازی یک برنامه منظم جهت سرویس و نگهداری، هزینههای استهلاک را به حداقل رسانده و از افت راندمان آن جلوگیری خواهید کرد.
سوالات متداول
این دستگاه با استفاده از حرکت رفت و برگشتی پیستون درون سیلندر، هوا یا گاز را فشرده میکند. کاربرد کمپرسور پیستونی بسیار گسترده است و از کارگاههای کوچک صنعتی و گاراژها گرفته تا سیستمهای برودتی، پتروشیمی و تولیدیها را شامل میشود. با توجه به نوع کاربری، گاز کمپرسور پیستونی میتواند هوای فشرده، مبرد (در سردخانهها) یا سایر گازهای صنعتی باشد.
از مهمترین مزایای کمپرسور های پیستونی میتوان به قیمت مقرونبهصرفه، قابلیت تولید فشارهای بسیار بالا و تنوع ظرفیت اشاره کرد. با این حال، معایب کمپرسور پیستونی شامل تولید لرزش و سروصدای بیشتر نسبت به مدلهای اسکرو و همچنین نیاز به نگهداری دورهای (مثل بررسی سوپاپها و روغن) است.
در مدلهای چند سیلندر، در صورت خرابی یک پیستون ممکن است دستگاه موقتاً به کار خود ادامه دهد، اما این حالت باعث افت شدید فشار و وارد شدن بار مضاعف بر موتور کمپرسور پیستونی میشود. توصیه میشود در صورت مشاهده خرابی، فوراً دستگاه را خاموش کرده و طبق اصول «سرویس و نگهداری کمپرسور» آن را تعمیر کنید.
دانشجویان، کارآموزان و تکنسینها برای تهیه گزارش کار کمپرسور پیستونی میتوانند از بخشهای «مشخصات فنی»، «نحوه کارکرد» و «بررسی اجزا و قطعات» در این مقاله استفاده کنند. همچنین برای درک بهتر مکانیسم تراکم، عکس کمپرسور پیستونی و برش داخلی قطعات در متن قرار داده شده است که میتوانید به آنها ارجاع دهید.
شکل کمپرسور پیستونی معمولاً شامل یک مخزن ذخیره (در مدلهای هوای فشرده)، بلوک هواساز (سیلندر و پیستون) و یک الکتروموتور است. موتور کمپرسور پیستونی وظیفه تامین نیروی محرکه و چرخاندن میللنگ را بر عهده دارد تا حرکت دورانی به حرکت خطی پیستونها تبدیل شده و عملیات فشردهسازی در دستگاه کمپرسور پیستونی انجام شود.
