رادیاتور روغن کمپرسور

رادیاتور خنک کننده روغن کمپرسور

یکی از اجزای تشکیل دهنده کمپرسور اسکرو ، رادیاتور خنک کننده روغن و هوا می باشد. در پروسه فشرده سازی هوا، در کمپرسور اسکرو ،دمای روغن و هوا به شدت بالا می رود. از این رو می بایست دمای روغن و هوا کاهش یابد که این کار به وسیله رادیاتور صورت می پذیرد

رادیاتور ها در کمپرسور اسکرو دارای دو بخش می باشند. یک بخش آن برای خنک کردن هوا و بخش دیگر برای خنک کردن روغن می باشد.

گروه صنعتی صفوی ، انواع سایز های رادیاتور های کمپرسور اسکرو را ارائه می نماید . در ادامه به معرفی هر یک از این ظرفیت ها به همراه نقشه فنی آنها می پردازیم.

رادیاتور روغن کمپرسور  4 – ۷٫۵ KW

این رادیاتور روغن برای کمپرسور های اسکرو با ظرفیت حداکثر ۱۲۰۰ لیتر در دقیقه به کار می رود. ابعاد این رادیاتور ۳۸ سانتیمتر در ۴۵٫۵ سانتیمتر می باشد.

رادیاتور خنک کننده روغن کمپرسور ۷٫۵ کیلو وات

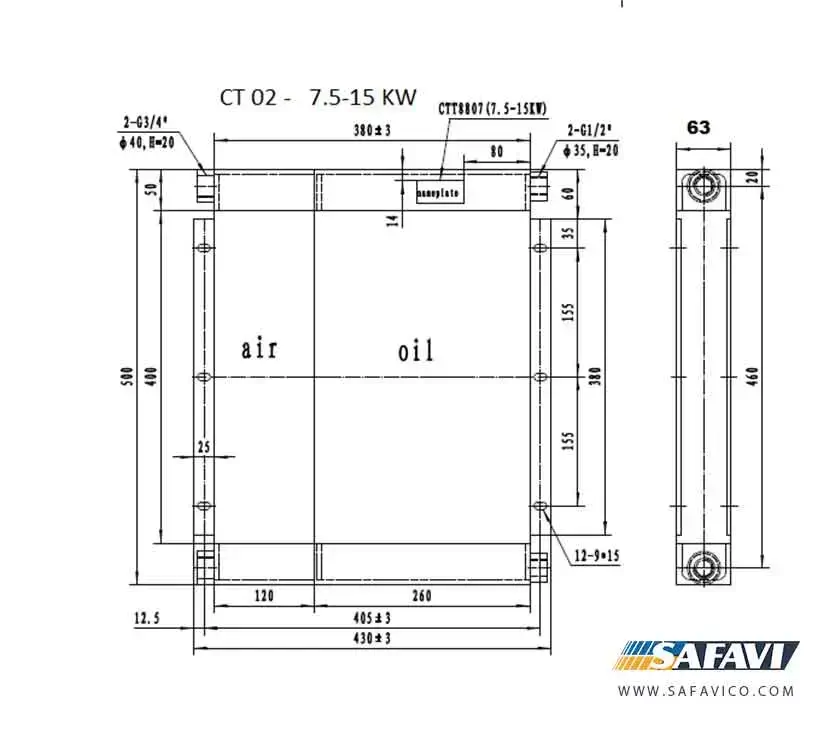

رادیاتور خنک کننده روغن کمپرسور اسکرو ۷٫۵ KW الی ۱۵ KW

از این رادیاتور می توانید برای کمپرسور اسکرو ۱۲۰۰ لیتری  ( 7.5 کیلووات ) ، کمپرسور اسکرو ۱۸۰۰ لیتری ( ۱۱ کیلو وات) و حداکثر کمپرسور اسکرو ۲۵۰۰ لیتری ( ۱۵ کیلو وات ) استفاده کرد. ابعاد این رادیاتور خنک کننده روغن ۳۸ سانتیمتر در ۵۰ سانتیمتر می باشد.

رادیاتور روغن کمپرسور ۱۵ کیلو وات

رادیاتور کمپرسور اسکرو  18 – ۲۲ KW

این رادیاتور برای کمپرسور اسکرو با ظرفیت حداکثر ۳۶۰۰ لیتر در دقیقه ( ۲۲ کیلو وات ) قابل استفاده می باشد. ابعاد این رادیاتور کمپرسور ۴۹ سانتیمتر در ۶۵ سانتیمتر می باشد

رادیاتور کمپرسور اسکرو ۲۲ کیلو وات

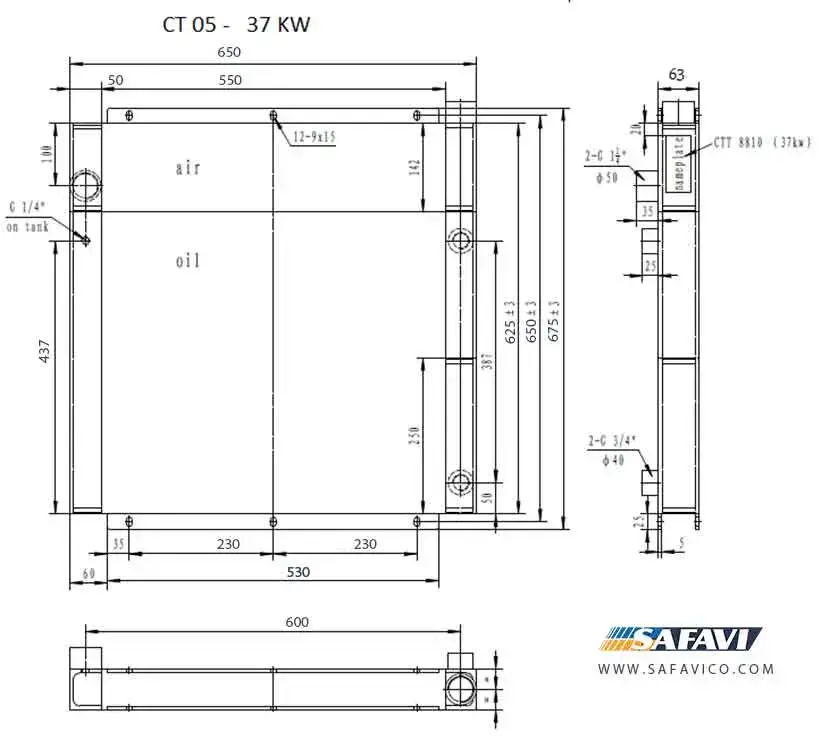

رادیاتور کمپرسور ۳۷ KW

این رادیاتور برای کمپرسور اسکرو با ظرفیت حداکثر ۶۴۰۰ لیتر در دقیقه ( ۳۷ کیلو وات ) قابل استفاده می باشد. ابعاد این رادیاتور کمپرسور ۶۵ سانتیمتر در ۶۷٫۵ سانتیمتر می باشد

رادیاتور کمپرسور ۳۷ کیلو وات

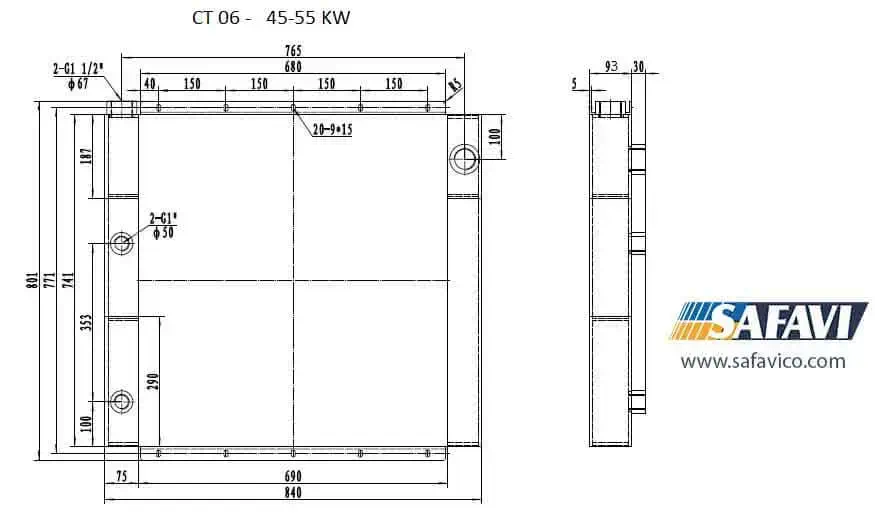

رادیاتور کمپرسور اسکرو ۴۵ – ۵۵ KW

این رادیاتور برای کمپرسور اسکرو با ظرفیت حداکثر ۹۵۰۰ لیتر در دقیقه ( ۵۵ کیلو وات ) قابل استفاده می باشد. ابعاد این رادیاتور کمپرسور ۷۶٫۵ سانتیمتر در ۸۰ سانتیمتر می باشد

رادیاتور خنک کننده روغن کمپرسور اسکرو ۵۵ کیلو وات

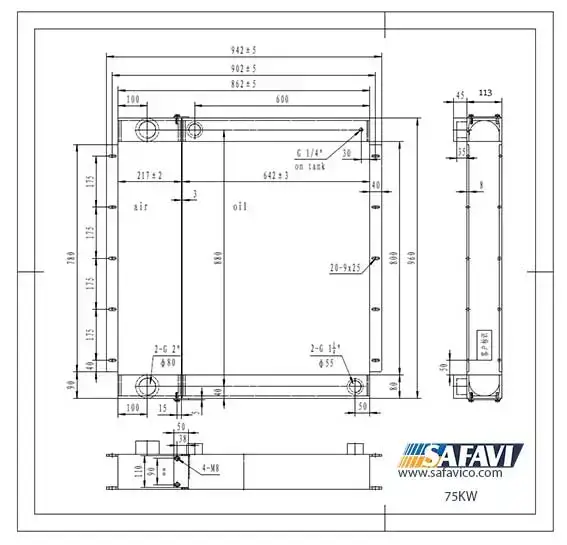

رادیاتور روغن کمپرسور ۷۵KW

رادیاتور کمپرسور اسکرو ۷۵ کیلو وات

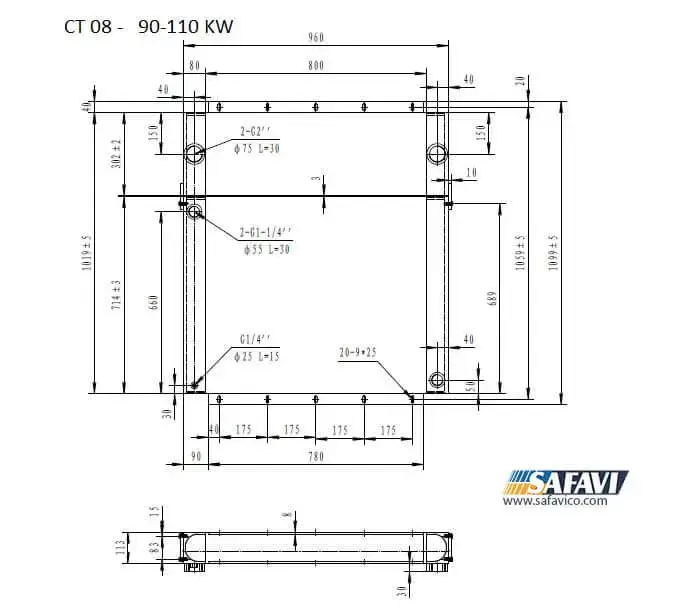

رادیاتور خنک کننده روغن کمپرسور اسکرو  90- 110KW

رادیاتور خنک کنننده روغن ۱۱۰ کیلو وات

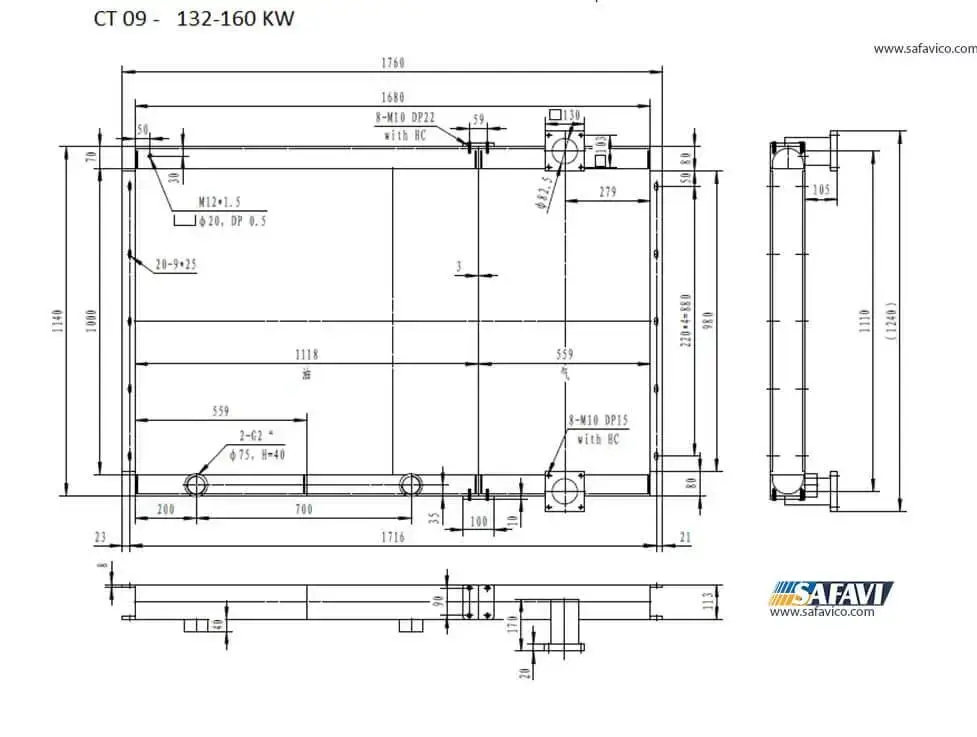

رادیاتور خنک کننده روغن کمپرسور اسکرو ۱۳۲ – ۱۶۰ kw

رادیاتور روغن کمپرسور اسکرو ۱۶۰ کیلو وات

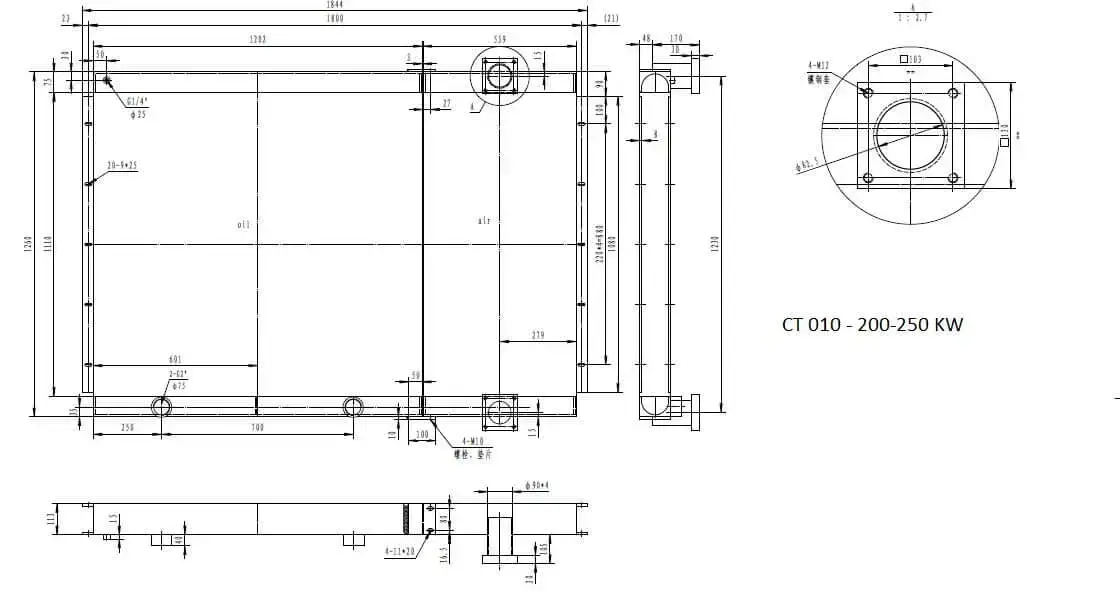

رادیاتور روغن کمپرسور اسکرو   200 – ۲۵۰ KW

رادیاتور کمپرسور اسکرو ۲۵۰ کیلو وات

مزایای رادیاتور روغن:

• راندمان بالا

طراحی صفحات به صورت فشرده و با شکاف های باریک باعث افزایش جریان حرات و ضریب انتقال حرارتی بالا می شود که در نتیجه راندمان دستگاه را فازایش می دهد

• تعویض و پاکسازی آسان

در رادیاتور روغن به راحتی با باز کردن پیچ مهره ها می توان قاب متحرک را جابه جا کرد و بعد از بررسی می توان آن را تمیز ویا در صورت لزوم تعویض کرد.

• انجام چندین عملکرد در یک دستگاه

وجود صفحات چند گانه در رادیاتور می توان همزمان چند مایع را به صورت جداگانه با یک منبع خنک کننده به دمای پایی تر برد

مزایای استفاده از رادیاتور روغن

• کاهش دما در نتیجه عملکرد رادیاتور به افزایش طول عمر قطعات و پمپ ها می انجامد
• با افرایش روانی راندمان موتور را افزایش می دهد.
• کاهش مصرف سوخت در نتیجه افزایش روانی در موتور
• رادیاتوربا انجام فرایند خنک کردن روغن باعث افزایش طول عمر روغن هیدرولیک می شود.
• صرفه جویی در مصرف انرژی
