در دنیای تهویه مطبوع و تبرید صنعتی، تامین سرمایش پایدار و مطمئن یکی از مهم‌ترین اولویت‌های مهندسان و مدیران تأسیسات است. در این بین، چیلر با کمپرسور پیستونی به عنوان یکی از اصیل‌ترین، قابل‌اعتمادترین و پرکاربردترین تجهیزات برودتی شناخته میشود که به دلیل ساختار مکانیکی مستحکم و قابلیت کارکرد در شرایط اقلیمی سخت، همیشه جایگاه ویژه‌ای در پروژه‌های صنعتی و ساختمانی داشته است.
سیستم‌های سرمایشی مبتنی بر رفت‌وآمد پیستون، عملکرد خود را مدیون طراحی دقیق قلب تپنده خود یعنی کمپرسور پیستونی هستند. این کمپرسورها با فشرده‌سازی مبرد از طریق مکانیزم سیلندر و پیستون، چرخه تبرید تراکمی را به گردش درمی‌آورند. انتخاب تجهیزات استاندارد و باکیفیت نقشی حیاتی در بازدهی کل سیستم دارد. به شکلی که بهره‌گیری از برندهای معتبر و باسابقه مثل کمپرسور صفوی می‌تواند ضامن راندمان بالا، کاهش استهلاک قطعات و دوام طولانی‌مدت سیستم‌های تراکمی در شرایط کاری سنگین باشد.

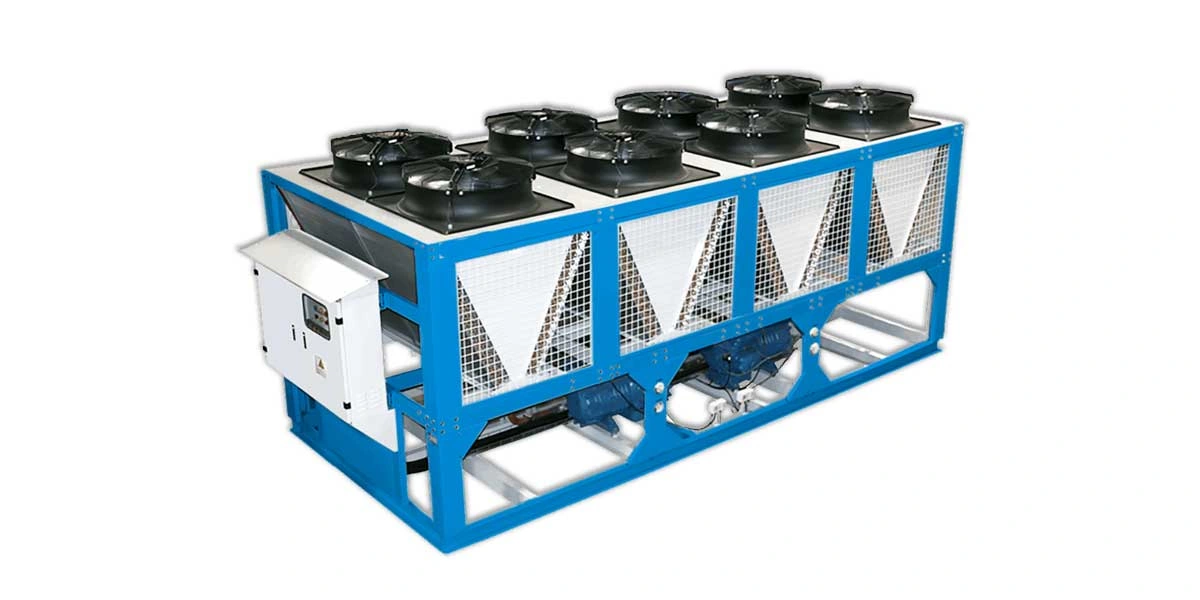

چیلر پیستونی چیست؟
برای درک عمیق اینکه چیلر پیستونی چیست، باید به سراغ یکی از قدیمی‌ترین و در عین حال قدرتمندترین فناوری‌های صنعت برودتی برویم. چیلر پیستونی نوعی سیستم تراکمی است که برای تولید آب سرد جهت تهویه مطبوع ساختمان‌ها یا فرآیندهای صنعتی از آن استفاده میشود. واژه چیلر پیستونی در واقع به دسته‌ای از چیلرها اطلاق میشود که در آن‌ها از نوعی کمپرسور رفت و برگشتی برای متراکم‌سازی گاز مبرد بهره گرفته میشود.
هسته مرکزی و موتور محرک در این تجهیزات، کمپرسور پیستونی چیست؟ (یا همان مکانیزم پیستونی) است که با حرکت رفت و برگشتی پیستون‌ها درون سیلندر، فشار گاز مبرد را به شدت افزایش می‌دهد. در بسیاری از پروژه‌های بزرگ صنعتی، طراحان تاسیسات ترجیح می‌دهند برای بارهای برودتی متغیر از چیلر پیستونی استفاده کنند، چون این دستگاه‌ها قابلیت کنترل ظرفیت چندمرحله‌ای دارند.
اگر بخواهیم بررسی کنیم که ساختار یک چیلر پیستونی چگونه عمل میکند، باید بدانیم که این سیستم‌ها با بهره‌گیری از چندین چیلر پیستونی مجزا یا مدارهای متعدد، می‌توانند در برابر نوسانات بار حرارتی انعطاف بالایی از خود نشان دهند. هرچند امروزه مدل‌های جدیدتری وارد بازار شده‌اند، اما یک چیلر پیستونی استاندارد همچنان به دلیل قابلیت تعمیرپذیری آسان و مقاومت بالا در برابر شوک‌های مایع مبرد، انتخاب اول بسیاری از مهندسین است. در مقایسه با سایر سیستم‌ها، عملکرد بهینه هر چیلر پیستونی وابستگی مستقیمی به انتخاب درست قطعات دارد و استفاده از چیلر پیستونی باکیفیت، طول عمر کل مجموعه را تضمین میکند.
نحوه عملکرد چیلر پیستونی
آگاهی از نحوه عملکرد چیلر پیستونی به ما کمک میکند تا درک بهتری از چرخه تبرید تراکمی در این سیستم‌ها داشته باشیم. اساس کار چیلر پیستونی بر پایه تغییرات فشار و دما استوار است. در قلب این سیستم، نحوه کارکرد کمپرسور پیستونی نقش تعیین‌کننده‌ای در حرکت دادن گاز مبرد در سراسر چرخه دارد.
زمانی که چیلر پیستونی روشن میشود، پیستون درون سیلندر کمپرسور شروع به حرکت رفت و برگشتی میکند. در مرحله مکش، گاز مبرد با فشار و دمای پایین از اواپراتور وارد سیلندر چیلر پیستونی میشود. با حرکت پیستون به سمت بالا، عمل تراکم انجام گرفته و گاز مبرد با فشار و دمای بالا به سمت کندانسور هدایت می‌گردد. این چرخه مداوم در چیلر پیستونی باعث جذب گرمای آب در اواپراتور و دفع آن در محیط بیرون میشود.
یکی از مزیت‌های بزرگ ساختاری در هر چیلر پیستونی این است که به دلیل وجود سیلندرهای متعدد، چیلر پیستونی می‌تواند به صورت چندمرحله‌ای بار برودتی را تامین کند. به عنوان مثال، اگر بار حرارتی ساختمان کاهش یابد، چیلر پیستونی می‌تواند بعضی سیلندرها را از مدار خارج کرده و در مصرف انرژی صرفه‌جویی کند. به همین دلیل، تسلط بر نحوه عملکرد چیلر پیستونی برای تکنسین‌های نگهداری و تعمیرات از اهمیت فوق‌العاده‌ای برخوردار است تا بتوانند راندمان چیلر پیستونی را در بالاترین سطح ممکن حفظ کنند. استفاده از یک چیلر پیستونی مدرن و تنظیم دقیق آن، پایداری سرمایش را در طول سال تضمین می‌نماید.

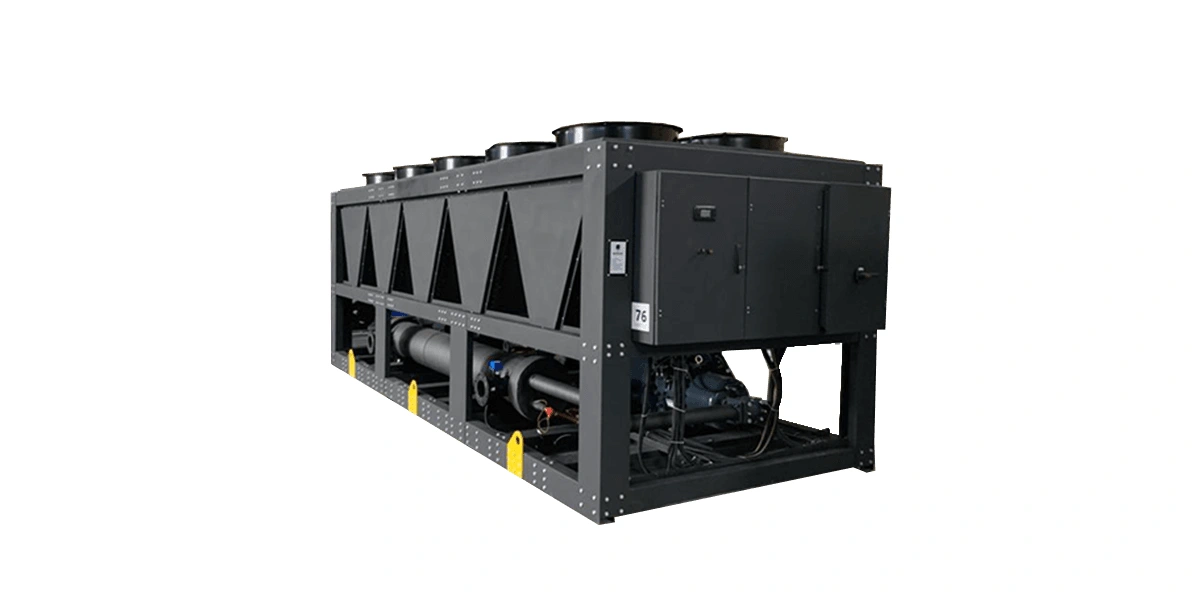

انواع چیلر پیستونی
انتخاب صحیح بین مدل‌های مختلف، مستلزم شناخت دقیق انواع چیلر پیستونی است. این دستگاه‌ها بر اساس معیارهای مختلفی از جمله نوع کندانسور، محل استقرار و منبع انرژی طبقه‌بندی می‌شوند. شناخت انواع چیلر پیستونی به کارفرمایان و مهندسان تأسیسات کمک میکند تا تجهیزی متناسب با شرایط اقلیمی، فضای نصب و بودجه پروژه خود انتخاب کنند. در ادامه با مهم‌ترین انواع چیلر پیستونی آشنا می‌شویم:
۱. چیلر پیستونی تراکمی هوا خنک (Air-Cooled)
در این نوع، گرمای جذب‌شده از مبرد مستقیما به هوای محیط بیرون منتقل میشود. این مدل از چیلر پیستونی به برج خنک‌کننده نیازی ندارد و برای مناطقی که دسترسی به آب کافی ندارند، گزینه‌ای ایده‌آل محسوب میشود. نصب آسان و هزینه‌های راه‌اندازی پایین‌تر از مزایای اصلی آن به شمار می‌رود.
۲. چیلر پیستونی تراکمی آب خنک (Water-Cooled)
در این دسته، دفع گرما از طریق چرخه آب و برج خنک‌کننده انجام میشود. این چیلر پیستونی راندمان بالاتری نسبت به مدل هوایی دارد و برای ظرفیتهای بزرگ‌تر و کاربری‌های صنعتی سنگین مناسب‌تر است. هرچند هزینه نگهداری آن به دلیل وجود برج خنک‌کننده و چرخه آب، بیشتر خواهد بود.
۳. چیلر پیستونی آبسردکن (Chilled Water)
این مدل، رایج‌ترین نوع در ساختمان‌های اداری، تجاری و بیمارستانی است که آب سرد تولیدشده را به فن‌کویل‌ها و هواسازها منتقل میکند. انعطاف‌پذیری بالا در طراحی سیستم به دلیل ماهیت مدولار چیلر پیستونی، از دلایل محبوبیت این نوع است.
۴. چیلر پیستونی گازی یا موتوری (جذب / درایو موتوری)
در بعضی پروژه‌ها که دسترسی به برق سه‌فاز محدود است، از مدل‌هایی با محرک موتور احتراقی یا سیستم‌های هیبریدی استفاده میشود. این چیلر پیستونی برای مکان‌های دورافتاده و صنعتی که پایداری شبکه برق در آن‌ها تضمین نیست، کاربرد دارد.
۵. چیلر پیستونی صنعتی (Process Chiller)
این دسته برای خنک‌کاری فرآیندهای تولید در صنایع داروسازی، غذایی، پلاستیک و ماشین‌کاری طراحی شده است. مقاومت مکانیکی بالای کمپرسور رفت‌وبرگشتی باعث میشود این چیلر پیستونی در برابر بارهای نوسانی و شرایط سخت کاری، دوام فوق‌العاده‌ای داشته باشد.
مزایا و معایب چیلر پیستونی
پیش از هر سرمایه‌گذاری در حوزه تبرید، آگاهی از مزایا و معایب چیلر پیستونی به تصمیم‌گیری آگاهانه کمک میکند. مانند هر فناوری مهندسی، این چیلرها هم نقاط قوت و ضعف خاص خود را دارند که شناخت آن‌ها موجب انتخاب درست‌تر و مدیریت بهتر هزینه‌ها میشود. در ادامه، مزایا و معایب چیلر پیستونی را در قالب یک جدول مقایسه‌ای مشاهده می‌کنید:
مزایا | معایب |
قیمت اولیه مقرونبهصرفهتر نسبت به کمپرسورهای اسکرو و سانتریفیوژ | راندمان (COP) پایین‌تر در مقایسه با کمپرسورهای اسکرو در ظرفیتهای بالا |
تعمیر و بازسازی آسان؛ هر قطعه قابل تعویض به صورت تکی است | سر و صدای بیشتر در حین کار به دلیل حرکت مکانیکی پیستون‌ها |
قابلیت کنترل ظرفیت چندمرحله‌ای (Step Capacity Control) | تعداد قطعات متحرک بیشتر و در نتیجه استهلاک مکانیکی بالاتر |
تحمل عالی در برابر شوک مایع مبرد (Liquid Slug) | لرزش و ارتعاش مکانیکی که نیاز به اسکلت‌بندی و پایه محکم دارد |
فناوری شناخته‌شده و در دسترس بودن قطعات یدکی در ایران | نیاز به سرویس دورهای منظم شامل روغن‌کاری و تعویض سوپاپ‌ها |
عملکرد پایدار در ظرفیتهای کوچک و متوسط (۱۰ تا ۱۵۰ تن تبرید) | کاهش بازدهی در دماهای محیطی بسیار بالا |
کاربرد چیلر پیستونی در صنایع مختلف
تنوع بالای طراحی و مقاومت مکانیکی، دامنه کاربرد چیلر پیستونی در صنایع مختلف را بسیار گسترده کرده است. از خنک‌سازی فضاهای اداری گرفته تا خنک‌کاری خطوط تولید دارو و مواد غذایی، این تجهیز برودتی نقش کلیدی ایفا میکند. در ادامه مهم‌ترین حوزه‌های بهره‌گیری از این سیستم را بررسی می‌کنیم:
۱. صنعت ساختمان و تهویه مطبوع (HVAC)
تامین آب سرد سیستم‌های فن‌کویل و هواساز در بیمارستان‌ها، مراکز خرید، هتل‌ها و برج‌های مسکونی. قابلیت کنترل ظرفیت پله‌ای باعث میشود این چیلر با تغییرات مصرف ساختمان به خوبی هماهنگ شود.
۲. صنایع غذایی و آشامیدنی
خنک‌سازی سریع محصولات پس از پاستوریزاسیون، تامین سرمایش انبارهای سردخانه‌ای و کنترل دمای فرآیندهای تخمیر در کارخانه‌های نوشیدنی‌سازی. پایداری دمایی در این صنعت حیاتی است.
۳. صنعت پلاستیک و تزریق پلاستیک
خنک‌کاری قالب‌های تزریق برای کاهش زمان چرخه تولید و افزایش کیفیت سطح قطعات. سرعت بالای افت دما به لطف ساختار مکانیکی چیلر پیستونی، مستقیما روی بهره‌وری خط تولید اثر می‌گذارد.
- صنعت داروسازی و آزمایشگاهی
کنترل دقیق دما در تولید مواد اولیه دارویی، خنک‌سازی واکنش‌های شیمیایی و تامین دمای پایدار برای اتاق‌های تمیز و راکتورها.
۵. صنعت ماشین‌کاری و متالورژی
خنک‌کاری روغن هیدرولیک، اسپیندل ماشین‌های CNC و کوره‌های صنعتی. مقاومت مکانیکی و سادگی ساختار چیلر پیستونی برای کارکرد مداوم ۲۴ ساعته در محیطهای غبارآلود ایده‌آل است.
۶. کشت و پرورش (گلخانه و مرغداری)
کنترل رطوبت و دمای گلخانه‌ها، خنک‌سازی سالن‌های مرغداری و خزانه‌های گیاهی برای افزایش بهره‌وری تولید.
اجزای اصلی چیلر پیستونی را بشناسید
برای اینکه بتوانید درک درستی از نحوه کارکرد این سیستم داشته باشید، آشنایی با اجزای تشکیل‌دهنده آن ضروری است. هر چیلر پیستونی از بخش‌های مکانیکی و الکتریکی مختلفی تشکیل شده است که هماهنگی آن‌ها چرخه تبرید را کامل میکند. از آنجا که قلب تپنده این مجموعه کمپرسور است، شناخت قطعات داخلی آن اهمیت ویژه‌ای دارد. برای مطالعه بیشتر در خصوص ساختار داخلی این بخش، می‌توانید به مقالات اجزای کمپرسور پیستونی مراجعه کنید تا با جزئیات سیلندر، پیستون، میل‌لنگ و سوپاپ‌ها آشنا شوید. همچنین در زمان تعمیرات و تعویض قطعات فرسوده، دسترسی به قطعات کمپرسور باد پیستونی استاندارد و باکیفیت، نقش مستقیمی در پایداری و بازدهی بلندمدت چیلر پیستونی خواهد داشت.
در ادامه، جدول کامل اجزای اصلی چیلر رفت و برگشتی و وظیفه آن‌ها را مشاهده می‌کنید:
نام قطعه | نوع قطعه | وظیفه اصلی در سیستم چیلر پیستونی |
کمپرسور (رفت و برگشتی) | مکانیکی | متراکم‌سازی گاز مبرد و افزایش فشار و دمای آن برای حرکت در چرخه تبرید |
کندانسور | مکانیکی / حرارتی | تقطیر گاز مبرد پرفشار و تبدیل آن به مایع با دفع گرما به محیط بیرون |
اواپراتور | مکانیکی / حرارتی | تبخیر مایع مبرد کم‌فشار و جذب گرمای آب عبوری (تولید آب سرد) |
شیر انبساط (Expansion Valve) | کنترلی | افت فشار ناگهانی مبرد و کنترل دقیق دبی ورود مبرد به اواپراتور |
سیلندر و پیستون | مکانیکی | ایجاد حرکت رفت و برگشتی برای مکش و تراکم گاز مبرد |
میل‌لنگ و شاتون | مکانیکی | تبدیل حرکت چرخشی موتور به حرکت رفت و برگشتی پیستون |
سوپاپ‌های مکش و تخلیه | مکانیکی | کنترل جهت جریان گاز مبرد به داخل و خارج سیلندر کمپرسور |
تابلو برق و کنترلر | الکتریکی | مدیریت فرمان‌های روشن/خاموش، کنترل ظرفیت پله‌ای و حفاظ ایمنی سیستم |
مقایسه چیلر پیستونی با اسکرو و اسکرال؛ کدام کمپرسور مناسب پروژه شماست؟
انتخاب کمپرسور مناسب، یکی از تصمیم‌های سرنوشت‌ساز در طراحی سیستم‌های سرمایشی است. هر کدام از فناوری‌های پیستونی، اسکرو و اسکرال ویژگی‌ها و محدودیت‌های خاص خود را دارند. برای درک بهتر این موضوع،قبل از هر اقدامی بررسی تفاوت کمپرسور اسکرال و پیستونی به شما کمک میکند تا بدانید ساختار مکانیکی و راندمان این دو فناوری چه تفاوتی با هم دارد.
یک چیلر پیستونی با داشتن قطعات رفت‌وبرگشتی، برای پروژه‌های با ظرفیت متوسط و نیازمند قابلیت تعمیرپذیری بالا انتخابی عالی محسوب میشود. در مقابل، کمپرسورهای اسکرال به دلیل صدای کمتر برای فضاهای مسکونی کوچک و کمپرسورهای اسکرو به دلیل راندمان بالا در بارهای سنگین، کاربرد پیدا می‌کنند. در نهایت، بررسی دقیق نیازهای پروژه تعیین میکند که آیا یک چیلر پیستونی پاسخگوی نیاز شماست یا باید به سراغ مدل‌های دیگر بروید.
نگهداری و سرویس دورهای چیلر پیستونی
حفظ راندمان، افزایش طول عمر و جلوگیری از خرابی‌های ناگهانی در تجهیزات برودتی، مستقیما به برنامه‌ریزی دقیق برای نگهداری و سرویس دورهای چیلر پیستونی بستگی دارد. از آنجا که ساختار مکانیکی این دستگاه‌ها شامل قطعات متحرک فراوانی است، بازرسی‌های منظم نقش حیاتی در پایداری سیستم ایفا میکند. هر چیلر پیستونی برای کارکرد بهینه در تمام فصول سال، نیازمند بازدیدهای فنی دورهای است.
در فرآیند نگهداری، مواردی همچون کنترل سطح و کیفیت روغن کمپرسور، بررسی عدم نشت گاز مبرد، تست عملکرد سوپاپ‌ها و آچارکشی اتصالات برقی و مکانیکی از اهمیت ویژه‌ای برخوردارند. در صورتی که در جریان بازرسی‌ها نیاز به تعمیرات تخصصی یا تعویض قطعات فرسوده باشد، مراجعه به مراکز معتبر برای خدمات تعمیر کمپرسور باد پیستونی تضمین‌کننده بازگشت دستگاه به بالاترین سطح عملکرد خواهد بود. تکنسین‌های مجرب با بررسی دقیق لرزش‌ها، فشار روغن و آمپر مصرفی موتور، از بروز آسیب‌های جدی به چیلر پیستونی جلوگیری می‌کنند. اجرای دقیق چک‌لیست سرویس دورهای، هزینه‌های تعمیرات اضطراری چیلر پیستونی را به حداقل رسانده و بهره‌وری کل سیستم تهویه را در حد مطلوب نگه می‌دارد.
سوالات متداول
چیلر پیستونی معمولا برای ظرفیتهای برودتی بین ۱۰ تا ۱۵۰ تن تبرید بهترین انتخاب است. در این بازه، این سیستم به دلیل هزینه خرید اولیه پایین، تعمیرپذیری آسان و در دسترس بودن قطعات یدکی، از کمپرسورهای اسکرو و اسکرال مقرونبهصرفهتر عمل میکند.
کمپرسور پیستونی چیلر با حرکت رفت و برگشتی پیستون درون سیلندر، گاز مبرد را متراکم میکند؛ در حالی که کمپرسور اسکرال با چرخش دو حلزونی مداری، تراکم را انجام می‌دهد. نتیجه این تفاوت آن است که مدل پیستونی تعمیرپذیری بالاتری دارد، اما اسکرال صدای و لرزش کمتری تولید میکند.
برای یک چیلر پیستونی که به صورت مداوم کار میکند، توصیه میشود سرویس دورهای سبک (بررسی روغن، فشار مبرد و آمپر مصرفی) هر ۳ ماه و سرویس کامل شامل تعویض روغن و فیلتر، سالی یکبار انجام شود. در محیطهای غبارآلود یا صنعتی، فاصله بازدیدها باید کوتاهتر شود.
پاسخ به پرسش چیلر پیستونی چیست ساده است: سیستمی سرمایشی که در آن از کمپرسور رفت و برگشتی برای فشرده‌سازی مبرد استفاده میشود. این فناوری به دلیل ساختار مقاوم، تحمل بالا در برابر شوک مایع مبرد و قیمت مناسب، با وجود ورود فناوری‌های جدیدتر، همچنان در بسیاری از پروژه‌های ساختمانی و صنعتی انتخاب اول مهندسان است.
